Рис. 1.2.17. Ухнали – подковные гвозди (а) и способ крепления подковы (б).
Совет от мастера: ковка ухналя должна выполняться с одного нагрева, тогда он приобретет равномерную структуру и не будет ломаться при подковывании.
Ковка лошадей осуществляется обычно в станке и состоит из следующих операций: обкусывание кусачками старой роговицы, обрезка и зачистка копыта; подгонка подковы и ее прибивание к копыту лошади. Ухнали забивают в белую линию копыта и устанавливают их так, чтобы жало выводило конец гвоздя наружу копыта (рис. 1.2.17 б), после чего конец гвоздя подтягивают кусачками, откусывают и загибают кончик в поверхность копыта.

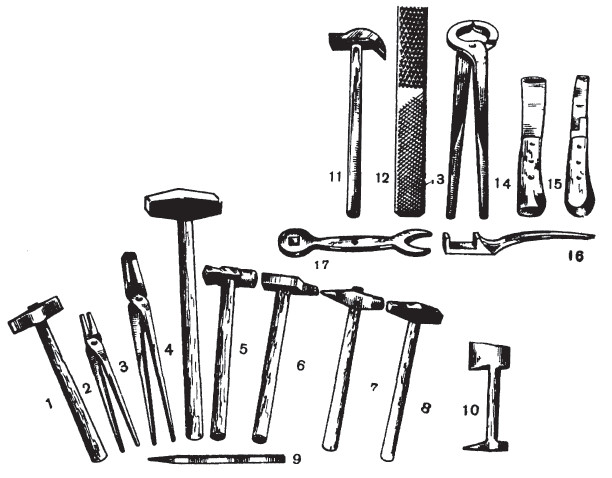

Инструмент кузнеца-коваля показан на рис. 1.2.18. Он состоит из прямого зубила (п. 1), клещей (п. 2, 3), кувалды и ручника (п. 4, 5), дорожника и пробойника (п. 6, 7), полукруглого зубила (п. 8), шпильки (п. 9), обсечки и ковочного молотка (п. 10, 11), рашпиля и клещей (п. 12, 13), секача и ножа (п. 14, 15), лапы (п. 16) и шинового ключа (п. 17).
Рис. 1.2.18. Инструмент кузнеца-коваля.

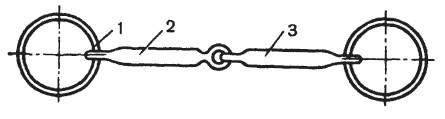

Ковкой изготовляют также удила, стремена и шпоры. Ковку удил начинают с ковки правой и левой частей грызла (рис. 1.2.19, п. 2, 3.). После нагрева круглого прутка расплющивают его концы и пробивают в них отверстия, затем отковывают два кольца (рис. 1.2.19, п. 1) и производят сборку. Окончательная операция – обработка удил напильником, шлифовка и полировка.
Рис. 1.2.19. Конские удила.

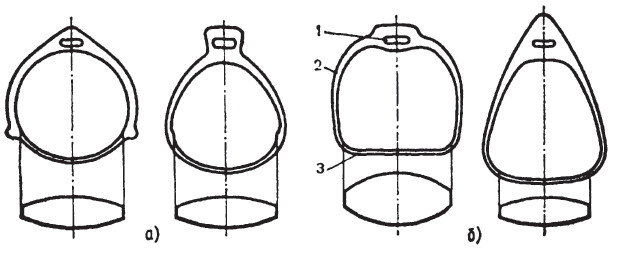

На рис. 1.2.20 показаны два вида стремян: а – старинные стремена для мягкой обуви, б – современные стремена для сапог с твердой подошвой. Ковку стремян обычно ведут из заготовки круглого или квадратного сечения. Концы заготовки расплющивают, а затем сваривают между собой, образуя широкую подножку (п. 3). После этого обрабатывают боковые ветви (п. 2) и пробивают прямоугольное отверстие (п. 1) – ушко для путлища верхней части стремени.
Рис. 1.2.20. Виды стремян.
Вообще стремена – одно из великих изобретений человечества, с их помощью всадники легко вскакивают на лошадь, хорошо сидят в седле и легко управляют ею. Кроме этого, в условиях военных действий, когда нужно было куда-нибудь забраться (например, на крепостную стену), связывали стремена и делали из них «стремянку».
Технология изготовления изделий из листового материала
Изготовление ковкой различных художественных и бытовых изделий из листового материала – одно из наиболее древних производств, которое широко применялось еще задолго до новой эры у скифов, народностей Кавказа и Южного Урала.
Существуют различные способы обработки листового материала: отрезка, вырубка, обрезка, просечка, гибка, завивка и скручивание, формовка и выколотка, чеканка, штамповка, басменная обработка и давильные работы на станках, а также комбинированная обработка.

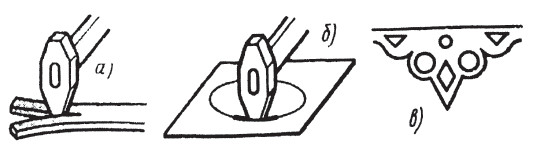

На рис. 1.2.21 показаны некоторые разделительные операции: а – разрубка, б – вырубка, в – просечка и обрезка. Разберем более подробно все разделительные операции.
Рис. 1.2.21. Технология разрубки (а), вырубки (б), обрезки и просечки (в).
Отрезка (разрезка, разрубка) выполняется при помощи ручных ножниц для металла, гильотинных стуловых ножниц (для материала толщиной свыше 1,5 мм), кузнечных зубил, ножовок и других инструментов.
Вырубка (обрезка) – операция отделения какой-либо фигуры от листовой заготовки. Для осуществления этой операции на очищенную поверхность металлического листа наносят рисунок (можно через копировальную бумагу) или готовят шаблон и приклеивают его на лист. Если рисунок симметричный, то вычерчивают на плотной бумаге одну его часть, накладывают на предварительно размеченную поверхность листа и обводят чертилкой (остро заточенный стальной стержень). После этого перемещают фрагмент на определенный угол, опять обводят – и так до тех пор, пока не будет нарисован весь рисунок.
