Конусные оправки (п. 2) применяют для расширения отверстий в поковке, раздачи колец и выполнения определенных гибочных операций.

Вилки (п. 3) предназначены для гибки заготовок под углом, по окружности или по спирали. Кроме того, к подкладным инструментам второй группы относятся различные оправки для ковки уклонов (п. 4), гибки (п.5), кузнечной сварки звеньев цепи (п. 6) и гибки петель из листового материала (п. 7).

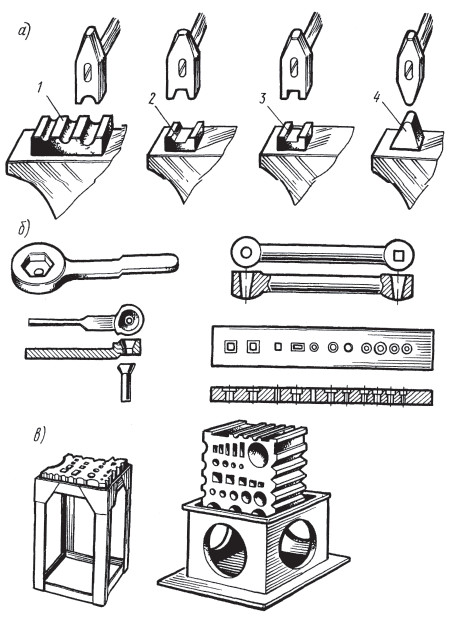

Парный подкладной инструмент третьей группы используется для повышения производительности труда кузнецов и улучшения форм поковки. Инструмент состоит из двух частей. Нижняя хвостовиком квадратного сечения вставляется в квадратное отверстие основной наковальни, верхняя имеет рукоятку для держания. К этой группе относятся обжимки, подбойки, гвоздильни и специальные плиты-формы (рис. 1.1.25).

Обжимки (рис. 1.1.25 а, 1–3) придают предварительно откованной заготовке правильную цилиндрическую, прямоугольную или многогранную форму, подбойки (п. 4) предназначены для продольной или поперечной раздачи металла. В зависимости от назначения используются подбойки с различными радиусами рабочей части (8–30 мм).

Материал обжимок и подбоек – стали 45, 50, У7. Твердость рабочих частей HRC 45–50, а верхней ударяемой части HRC 30–40.

К этой же группе можно отнести различные типы гвоздилен (рис. 1.1.25 б). Гвоздильня предназначена для высадки головок различной формы гвоздей, болтов и заклепок и представляет собой определенную форму или плиту со сквозными отверстиями.

Гвоздильни изготовляют ковкой из сталей 45, У7, У7А и термообработкой доводят до твердости HRC 45–50.

К подкладному инструменту этой же группы относится и массивная стальная плита-форма (рис. 1.1.25 в) размером 300 x 400 мм и высотой 150–200 мм, по четырем боковым граням которой имеются пазы разнообразной формы и величины: полукруглые, треугольные, четырехугольные и т. п. На торцовых поверхностях этой плиты имеются сквозные круглые, квадратные, треугольные и фасонные отверстия различных размеров. На этих формах можно производить пробивку и вытяжку, а на боковых гранях – обжимку заготовок и гибку изделий из листовых материалов.

К захватывающим инструментам относятся клещи различных видов (рис. 1.1.26), которые используют для вынимания нагретых заготовок из горна и удерживания их во время ковки. Клещи состоят из двух рукояток (п. 1), соединенных между собой заклепкой (п. 3). Передняя головная часть клещей с губками (п. 4) предназначена для захвата заготовок (п.5). Для облегчения труда кузнеца кузнечные клещи должны быть легкими, с пружинящими рукоятками, а для надежного удержания поковок во время работы рукоятки клещей могут стягиваться специальным кольцом – шпандырем (п. 2). По форме губок клещи делятся на продольные (п. 7–10, 13–17), поперечные (п. 11, 12, 18), продольно-поперечные (п. 20, 21) и специальные (п. 19).

Длина кузнечных клещей составляет 300–700 мм, материал – стали 15, 20, 25.

Если имеющиеся клещи не плотно захватывают заготовку, то необходимо подогнать губки. Для этого губки клещей нагревают в горне и, зажав ими заготовку, обжимают их.

Правильно подобранные клещи значительно повышают производительность труда и снижают травматизм. Поэтому у кузнецов ручной ковки всегда большой набор различных клещей. На фото 1.1.12 показаны рабочие клещи автора.

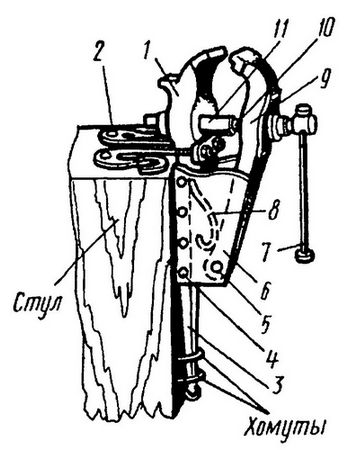

К зажимным инструментам относятся стуловые тиски (рис. 1.1.27) и различные струбцины, которые применяют для зажимания нагретых и холодных заготовок перед гибкой осадкой, высадкой и другими операциями.

Стуловые тиски состоят из неподвижной массивной губки (п. 1), к которой прикреплены крепежная планка (п. 2) и нижний стержень (п.3). Подвижная губка (п. 9), соединенная шарниром (п. 5) с неподвижной губкой, отводится назад пружиной (п. 8), а зажимание заготовок осуществляется рукояткой (п. 7), которая вращает винт (п. 10), проходящий через гайку (п. 11). Для направления подвижной губки имеются две накладки-щечки (п. 6), жестко соединенные заклепками (п.4) с неподвижной губкой.

Крепятся стуловые тиски на основной опоре слесарного верстака или на отдельном стуле – массивном бревне, хорошо закрепленном в полу кузницы при помощи больших шурупов. Верхний уровень губок находится на высоте 900–1000 мм от уровня пола. Для большей жесткости нижний стержень (п. 3) крепится к стойке или стулу.

Стуловые тиски отливаются из сталей 35Л, 45Л или отковываются из сталей Ст. 25–45.

Контрольно-мерительный инструмент (рис. 1.1.28) предназначен для измерения заготовок и поковок как в процессе ковки, так и после окончательной обработки и охлаждения. Весь контрольно-мерительный инструмент можно разделить на универсальный и специальный кузнечный инструмент.
