В зависимости от формы тулова различают и названия самоваров: банка имеет простую цилиндрическую форму без рисунка; рюмка – коническую форму; другие варианты – ваза, шар и т. п. А если поверхность имеет ребра и грани, то к основному названию самовара добавляют слово «гранный». Например: рюмка гранная или двугранная.

В настоящее время размер самоваров определяют объемом воды в нем, а раньше – длиной окружности в вершках на уровне ручек. Если длина составляет 15 вершков, то и самовар – пятнадцативершковый.

Кувшин – внутренняя труба самовара – состоит из двух частей: цилиндрического низа и горла с заплечиками, которые сваривают между собой в единое целое.

Крышку и шейку изготовляют из листовой латуни на давильных станках.

Поддон, круг, детали краника (корпус крана, стебло, ветка, репейка), ручки – все эти детали раньше изготовляли литьем. Литые детали имели красивые оригинальные формы и украшали самовар. Круги оформлялись кружевными свесами и назывались цветными, поддоны имели стойки в виде массивных звериных лап, и каждый самовар украшался своей веткой, форма которой практически не повторялась.

После изготовления всех необходимых деталей самовара проводили их очистку от оксидов и жиров, т. е. их «квасили» в слабом растворе серной кислоты, лудили и передавали на сборку.

Лудильный цех обычно имел несколько открытых горнов со слабым дутьем или вообще без дутья, а в качестве полуды применялся сплав, состоящий из 80 частей олова и 20 частей свинца.

Собранный самовар поступал в разборный цех, где его полностью разбирали, проверяли качество изготовления, сборки и подгонки всех деталей, испытывали на герметичность и при необходимости устраняли имеющиеся дефекты. И только после этого направляли самовар на полировку и далее на никелировку.

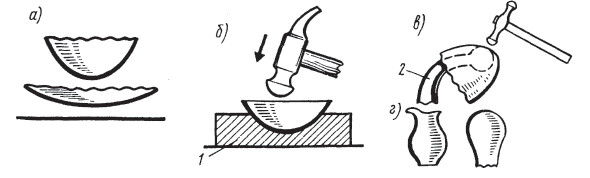

Технология изготовления медной посуды (тазов, чайников, мисок, подносов, кувшинов и кумганов) значительно проще, чем самоваров. Изделия формируют при помощи разнообразных молотков и оправок. Для изготовления посуды из листа применяли опорный инструмент – желобильню – чугунную плиту с углублением для выгиба краев дна у чайников, ведер и других подобных изделий (рис. 1.2.34 б, п. 1); более глубокую вытяжку делали на стойнах (рис. 1.2.34 в, п. 2); на ней же вытягивали и «носик» у кувшинов (рис. 1.2.34 г). Технология вытяжки сферы на плоскости показана на (рис. 1.2.34 а).

Наряду с ручной технологией изготовления существовал способ обработки листовых материалов из золота, серебра, меди и других пластичных металлов на давильных станках.

Для изготовления на давильных станках изделий, у которых горловина имеет меньший диаметр, чем у основания (или в середине), необходимо применять разборные шаблоны и после окончания работы вынимать их поэлементно из сосуда.

Чеканка – это художественная обработка листового металла при помощи чеканов – металлических стержней с разнообразными формами рабочей части.

Чеканка по золоту и серебру широко применялась народами Причерноморья и Кавказа задолго до новой эры. В музеях страны можно встретить изумительные по красоте и технике исполнения чеканные украшения, выполненные скифскими мастерами IV–VII вв. до н. э.

Высокого уровня достигла чеканка в домонгольский период в городах Киевской Руси в IX–XI вв. Наиболее богатую форму орнаментации чеканка получает в ювелирных, культовых, бытовых и декоративно-прикладных изделиях в XVIII–XIX вв., в период широкого дворцового строительства.

Наиболее удобны чеканы шестигранного сечения с некоторым утолщением посередине, но могут применяться и круглого сечения диаметром 10–20 мм. Материал чеканов – инструментальная или углеродистая сталь 45, 40Х, У7, У8. Рабочая и ударная части чеканов должны быть закалены до твердости 40–45 единиц НRC и отполированы.

Канфарники (рис. 1.2.35, п. 7) имеют заостренный конец и предназначены для перенесения рисунка с бумаги на металл при помощи точек, а также для отделки фона точками – канфарения.

Расходники (рис. 1.2.35, п. 4) имеют рабочую поверхность в виде прямой или радиусной линии и предназначены для нанесения контуров рисунка.

Лощатники (рис. 1.2.35, п. 3) имеют плоский гладкий боек и предназначены для выравнивания плоскостей.

Пурошники (рис. 1.2.35, п. 6) имеют выпуклую сферическую головку и применяются для создания выпуклой поверхности.

Бобошник – разновидность пурошника, но с продолговатой выпуклой поверхностью.
