Примечание
В видеоуроке «Урок 10. Согласование вершин при моделировании лофт-объектов», который находится на DVD, прилагаемом к книге, показано, как выполнять согласование первых вершин при создании лофт-объекта.
Любой сплайн имеет первую вершину, которая обозначается квадратиком в точке ее расположения. Чтобы не происходило скручивание лофт-объекта от формы к форме, необходимо выровнять первые вершины. Делается это одним из двух способов:
• назначая первую вершину в необходимом месте;
• вращая сплайн вокруг своей оси в режиме SubObject (Подобъект) модификатора Loft (Лофтинговые), то есть когда он уже принадлежит лофт-объекту (помните, трансформации в лофт-объект не передаются, поэтому нет смысла вращать сам сплайн).
Возьмем для примера два сплайна (окружность и квадрат) и посмотрим, как выглядят несогласованные и согласованные первые вершины у лофт-объекта.
На рис. 2.50, слева изображено расположение первых вершин по умолчанию, а на рис. 2.50, справа – результат такого расположения вершин.
Рис. 2.50. Сплайн с несогласованными вершинами (слева) и объект, построенный на основе такого сплайна (справа)

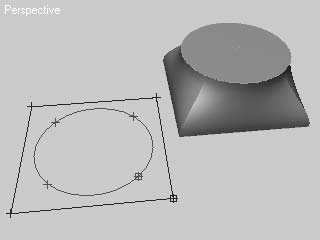

Если согласовать расположение первых вершин, то получится правильная форма (рис. 2.51).

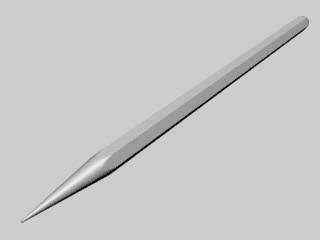

Рис. 2.51. Сплайн с согласованными вершинами (слева) и лофт-объект, построенный на основе такого сплайна (справа)
Иначе говоря, если соединить первые вершины, начиная от основания к верху объекта, воображаемыми отрезками, то должна получиться прямая линия.
Перейдем к созданию более сложных форм лофт-объектов. Одним из классических примеров сложного объекта является вилка.
Примечание
В видеоуроке «Урок 11. Моделирование вилки», который находится на DVD, прилагаемом к книге, показано, как создать модель вилки.
В данном случае, кроме того, что сплайн имеет более сложную форму, присутствует большее количество сплайнов внутри формы поперечного сечения. Особенность построения такого лофт-объекта заключается в том, что нужно подогнать количество сплайнов внутри каждого поперечного сечения по максимальному количеству сплайнов в форме. Например, в вилке максимальное количество сплайнов поперечного сечения – три (в зубцах вилки – по одному на каждый зубец). Чтобы получить более сглаженную форму, я использовал четыре сплайна (средний овал разделен на два сплайна). Исходя из этого, все остальные формы также должны иметь по четыре сплайна.
Внимание!
Если в процессе построения сложного сплайна появляется перекрученная поверхность, это первый признак того, что расположенные рядом формы имеют различный порядок следования подобъектов. Для лофт-объектов с количеством сплайнов внутри формы больше одного, сплайны всех форм должны иметь одинаковый порядок следования сплайнов и вершин. Иначе говоря, лофт-объект строится от первого сплайна: первой вершины формы к первому сплайну, первой вершине второй формы и т. д.
На рис. 2.52 показаны формы поперечных сечений в окне проекции Front (Спереди).
Рис. 2.52. Формы поперечных сечений, подготовленные для моделирования вилки
На окружностях, образующих ручку, в режиме редактирования Vertex (Вершина) необходимо добавить дополнительные точки, а затем разделить сплайн на четыре части (выделить нужные точки и применить к ним команду Break (Разбить)). То же самое необходимо сделать и с прямоугольником. В процессе создания лофт-объекта можно редактировать как расположение поперечных сечений вдоль пути, так и их форму. Вместе с тем вы можете уточнять форму сплайна пути, поэтому совсем не обязательно все тщательно подгонять с самого начала.
Примечание
Для более детального ознакомления с формами объекта и расположением сплайнов на форме пути обратитесь к файлу упражнения fork.max, расположенному в папке Examples\Глава 02\Lofts прилагаемого к книге DVD.
На рис. 2.53 показана схема расположения поперечных сечений на сплайне.
Рис. 2.53. Вилка, построенная при помощи лофт-объекта
Еще одной замечательной особенностью лофт-объектов является то, что при помощи комбинации разомкнутых и замкнутых сплайнов можно строить поверхности с разрезами и разрывами.
Примечание
В видеоуроке «Урок 12. Лофт-объект с разрывом», который находится на DVD, прилагаемом к книге, показано, как создать лофт-объект с разрывом.
Если необходимо построить поверхность с множеством отверстий, то нужно разделить замкнутые формы на равное количество сплайнов (не забывая о согласовании первых вершин и порядке следования сплайнов внутри формы). На рис. 2.54 показаны сплайны, из которых я смоделировал лофт-объект с разрывом посередине.
