Основной недостаток разомкнутых сплайнов – они не могут иметь крышки на концах объектов. По этой причине, если возникает необходимость закрыть торцы такого объекта, то приходиться использовать модификатор Edit Mesh (Редактирование поверхности) с последующим редактирование вручную или назначать модификатор Cap Holes (Накрытие отверстий). Можно также применять деформацию масштабирования для лофт-объекта, изменяя параметр деформации до 0 % на концах объекта, или любым доступным способом.

Часто форма ведет себя необъяснимо из-за эффектов трансформаций, применяемых к исходным объектам. Они игнорируются впоследствии при создании лофт-объекта. Такие трансформации, как Move (Перемещение), Rotate (Вращение) и Scale (Масштабирование), не передаются с формой в лофт-объект (это концептуально заложено в потоковой схеме объекта). Если вам все-таки необходимо (в чем я очень сомневаюсь) произвести какие-либо трансформации, то выполняйте их после применения модификатора XForm (Преобразование). Кроме того, можно изменять форму лофтинга на уровне подобъектов внутри самого лофт-объекта.

Формы можно строить в любом окне проекции, однако полезно придерживаться следующих правил:

• форма пути для горизонтальных объектов строится от основания объекта до его верха или от задней части к передней;

• формы поперечных сечений строятся в тех окнах проекций, которые наиболее согласуются с видом объекта сверху или спереди.

Таким образом, лучше всего строить формы пути и поперечного сечения в разных окнах проекций.

Рассмотрим пример создания простого лофт-объекта – карандаша.

Для этого в окне проекции Front (Спереди) создайте четыре сплайна (хотя можно обойтись и тремя) (рис. 2.47).

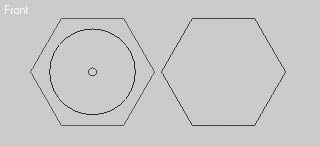

Рис. 2.47. Сплайны, определяющие профиль модели карандаша

Четвертый сплайн – копия шестиугольника со сдвинутыми вверх манипуляторами Безье во всех шести точках сплайна. На рис. 2.48 в окне проекции Top (Сверху) изображена форма, которая получилась у меня. В окне проекции Top (Сверху) также следует построить сплайн, который будет формой пути для карандаша.

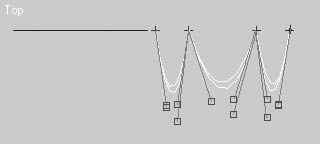

Рис. 2.48. Форма сплайнов в окне проекции Top (Сверху)

После построения всех сплайнов можно приступать к созданию лофт-объекта. Для этого выполните следующие действия.

1. В окне проекции Top (Сверху) выделите сплайн пути (прямую).

2. На вкладке Geometry (Геометрия) командной панели выберите из раскрывающегося списка Compound Objects (Составные объекты).

3. Щелкните на кнопке Loft (Лофтинговые), чтобы активизировать режим построения лофтинговых объектов.

4. В свитке Creation Method (Метод создания) щелкните на кнопке Get Shape (Взять форму), после чего указатель мыши перейдет в режим выбора.

5. Щелкните кнопкой мыши на первой форме поперечного сечения (окружности большего диаметра). В результате лофт-объект примет форму цилиндра.

6. В свитке Path Parameters (Параметры пути) введите значение Path (Путь), равное 5. Так мы определили местоположение второго сечения.

7. Снова нажмите кнопку Get Shape (Взять форму) и выберите вторую форму (плоский шестиугольник, расположенный слева). После этого лофт-объект станет шестигранной формы.

8. Задайте параметру Path (Путь) значение, равное 85 (расстояния по умолчанию вводятся в процентах от всего пути).

9. Щелкните на кнопке Get Shape (Взять форму) и выберите в окне проекции Front (Спереди) правый шестигранник.

10. Задайте параметру Path (Путь) значение, равное 100, и выберите последнюю форму – маленькую окружность.

Теперь лофт-объект похож на карандаш (рис. 2.49).

Рис. 2.49. Карандаш, построенный при помощи объекта Loft (Лофтинговые)

Прежде чем приступить к моделированию следующего объекта более сложной формы, необходимо рассмотреть, как согласовать первые вершины каждой формы поперечного сечения.
