• Terrain (Рельеф) – объект, генерирующий трехмерный рельеф горного ландшафта на основе замкнутых сплайнов, представляющих собой изолинии высот, аналогично представленным на картах местности.
• Mesher (Сеточные) – составной объект, конвертирующий процедурные объекты (например, системы частиц) в объекты сетки, к которым в дальнейшем могут применяться модификаторы формы.
• ProBoolean (Pro Булев) – добавляет функциональности к традициннному объекту Boolean (Булев), например позволяет одновременно объединять несколько объектов, каждый из которых может использовать собственную булеву операцию.
• ProCutter (Pro Вычитание) – позволяет выполнять специализированные булевые операции в основном предназначенные для разделения или разбиения обектов.

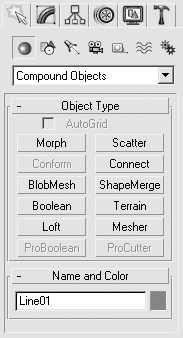

На рис. 2.22 показан свиток Object Type (Тип объекта) с инструментами для создания составных объектов.
Рис. 2.22. Группа Compound Objects (Составные объекты) категории Geometry (Геометрия) вкладки Create (Создание)
Рассмотрим два простых примера построения составных объектов: методом лофтинга и булевой операции вычитания.
Примечание
В видеоуроке «Урок 5. Лофт-объекты и булевы операции», который находится на DVD, прилагаемом к книге, показан пример создания лофт-объекта и использования булевой операции.
Для построения заготовки болта методом лофтинга выполните следующие действия.
1. В окне проекции Top (Сверху) постройте три сплайна: два Circle (Окружность), один немного больше другого, и шестиугольный NGon (Многоугольник) с диаметром в полтора-два раза большим, чем окружности.
2. В окне проекции Front (Спереди) создайте сплайн Line (Линия), расположив его вертикально (рис. 2.23).

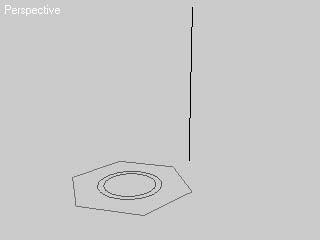

Рис. 2.23. Заготовки для создания лофт-объекта
3. В любом окне проекции выделите линию, если она не осталась выделенной после построения.
4. В раскрывающемся списке категории Geometry (Геометрия) вкладки Create (Создание) командной панели выберите строку Compound Objects (Составные объекты).
5. Щелкните на кнопке Loft (Лофтинговые) в свитке Object Type (Тип объекта). В результате на командной панели появятся свитки параметров, относящиеся к созданию лофт-объектов.
6. В свитке Creation Method (Метод создания) нажмите кнопку Get Shape (Взять форму) и в окне проекции Perspective (Перспектива) щелкните на шестиугольнике для построения начальной формы лофт-объекта.
7. Параметру Path (Путь) в свитке Path Parameters (Параметры пути) задайте значение 20.
8. Нажмите кнопку Get Shape (Взять форму) и в окне проекции Perspective (Перспектива) еще раз щелкните на шестиугольнике.
9. Параметру Path (Путь) в свитке Path Parameters (Параметры пути) укажите значение 20,01.
10. Щелкните на кнопке Get Shape (Взять форму) и в качестве формы выберите в окне проекции Perspective (Перспектива) большую окружность.
11. Параметру Path (Путь) в свитке Path Parameters (Параметры пути) задайте значение 95.
12. Нажмите кнопку Get Shape (Взять форму) и снова выберите в качестве формы большую окружность.
13. Параметру Path (Путь) в свитке Path Parameters (Параметры пути) укажите значение 100.
14. Щелкните на кнопке Get Shape (Взять форму) и в окне проекции Perspective (Перспектива) выберите последнюю форму – меньшую окружность.
В результате вышеописанных операций должна получиться заготовка для создания болта (рис. 2.24).
Рис. 2.24. Модель заготовки болта, выполненная при помощи операций лофтинга
Продолжим знакомство с составными объектами и рассмотрим пример выполнения резьбы для созданной заготовки болта при помощи булевой операции вычитания. Для этого выполните следующее.
1. На вкладке Create (Создание) командной панели щелкните на кнопке Geometry (Геометрия) и выберите из раскрывающегося списка строку Dynamics Objects (Динамические объекты).
