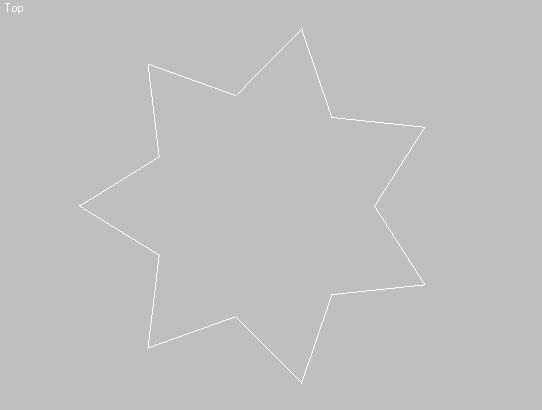

Рис. 2.19. Объект Star (Звезда) в окне проекции

5. В поле Points (Количество лучей) свитка Parameters (Параметры) укажите требуемое количество лучей звезды.

6. При необходимости задайте при помощи параметра Distortion (Искажение) угол смещения вершин первого радиуса относительно второго.

7. В полях Fillet Radius 1 (Радиус закругления 1) и Fillet Radius 2 (Радиус закругления 2) укажите значения радиусов для внешних и внутренних углов звезды.

Сплайновый текст представляет собой объект, основанный на последовательности сплайнов с текстовыми атрибутами. К атрибутам такого рода относится возможность задавать размер символов, межсимвольный и межстрочный интервалы, а также выравнивание строк.

Для создания сплайнового текста выполните следующие действия.

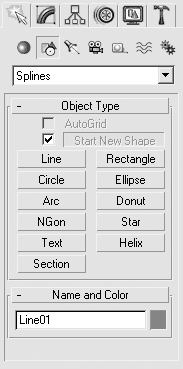

1. На вкладке Create (Создание) командной панели щелкните на кнопке Shapes (Формы) и выберите из раскрывающегося списка строку Splines (Сплайны).

2. В свитке Object Type (Тип объекта) нажмите кнопку Text (Сплайновый текст). В результате в области свитков командной панели появятся параметры сплайнового текста (рис. 2.20).

Рис. 2.20. Свиток настроек Parameters (Параметры) объекта Text (Сплайновый текст)

3. В раскрывающемся списке в верхней части свитка Pa rameters (Параметры) выберите гарнитуру шрифта.

4. Задайте начертание шрифта, выбрав наклонный или подчеркнутый.

5. Установите режим выравнивания строк: Align Left (По левому краю), Align Center (По центру), Align Right (По правому краю) или Justify (По ширине).

6. При помощи параметров Size (Размер), Kerning (Кернинг) и Leading (Интерлиньяж) определите значения размера, межсимвольного и межстрочного интервалов соответственно.

7. В текстовое поле введите нужный текст, набрав его с клавиатуры или вставив из буфера обмена.

8. Разместите набранный текст в любом из окон проекций, щелкнув в поле окна кнопкой мыши.

9. При необходимости измените параметры созданного текста.

На рис. 2.21 представлен сплайновый текст с параметрами, заданными по умолчанию.

Рис. 2.21. Объект Text (Сплайновый текст) с параметрами, заданными по умолчанию

Составные объекты (Compound Objects) в 3ds Max 2008 представлены отдельной группой категории Geometry (Геометрия) вкладки Create (Создание) командной панели. Как правило, это тела, состоящие из двух и более простых объектов, рассмотренных выше (трехмерных объектов или форм).

Составные объекты позволяют моделировать тела сложной формы (например, машиностроительные детали) и применять к ним анимацию (например, анимировать процесс создания формы сечением по пути).

К составным объектам относятся следующие.

• Morph (Морфинговые) – сложные объекты, позволяющие осуществлять анимированный переход исходного объекта в целевой с использованием промежуточных фазовых объектов.

• Conform (Согласованные) – вершины исходного объекта проецируются на поверхность целевого. Таким способом имитируются эффекты таяния свечи, плавления льда, растекания лужи воды и т. п.

• BlobMesh (Капля) – системы частиц или геометрические наборы сфер, которые позволяют имитировать жидкую субстанцию. Таким образом можно создавать струю воды, вытекающую из крана.

• Boolean (Булев) – составные объекты, полученные путем объединения, пересечения или вычитания двух других трехмерных объектов. Для выполнения булевых операций два исходных объекта должны пересекаться в некоторой области пространства.

• Loft (Лофтинговые) – трехмерные тела, построенные на основании объектов форм методом лофтинга, то есть размещением набора характерных сечений объекта вдоль траектории пути.

• Scatter (Распределенные) – совокупность копий одного объекта, распределенных на поверхности другого объекта. Чаще всего используются для имитации стеблей травы, стада животных, группы деревьев и т. п.

• Connect (Соединенные) – объект, создающий соединение в отверстиях на поверхности двух объектов.

• ShapeMerge (Слитые с формой) – объект, позволяющий создавать отверстия и проемы на поверхности трехмерного тела с использованием сплайновой формы. В этом случае контур сплайна используется в качестве секущих кромок и проецируется на поверхность каркасного объекта.
