Любая программа, какие бы мощные и замечательные «внутренние» функции она ни имела, не будет оценена по достоинству, если в ней отсутствуют удобные средства взаимодействия с пользователем – пользовательский интерфейс.
ArchiCAD предлагает простой в освоении, интуитивно понятный интерфейс, соответствующий стандартам Windows (см. рис. 1.23). Если пользователь имеет опыт работы с другими приложениями Windows, ему будет понятно назначение многих меню, команд и кнопок панелей инструментов и палитр. Кроме того, параметры оформления окон, установленные в Windows, автоматически применяются и к интерфейсу ArchiCAD.
В интерфейсе ArchiCAD можно выделить следующие элементы:
• меню;
• панели инструментов;
• палитры;
• рабочую область.
Рассмотрим эти элементы подробнее.
Меню
Строка меню приложения ArchiCAD (рис. 2.1) работает так же, как и в любой стандартной программе Windows. Каждое меню включает в себя команды и подменю, которые предоставляют доступ к разнообразным инструментам и функциям ArchiCAD.
Рис. 2.1. Строка меню ArchiCAD 11
В ArchiCAD меню содержит следующие пункты:
• File (Файл) – команды для работы с файлами проекта: открытия существующего, создания нового, обмена данными с другими программами, работы с библиотеками элементов, вывода проекта на принтер и плоттер;
• Edit (Правка) – общие команды редактирования изменяемых элементов проекта;
• View (Вид) – команды перемещения по проекту, настройки параметров отображения элементов и линий сетки, изменения масштаба, настройки трехмерного изображения, обновления элементов проекта;
• Design (Проектирование) – доступ к инструментам проектирования и настройка их параметров;
• Document (Документ) – инструменты документирования и разметки, проверки орфографии, настройки режимов черчения, параметров слоев и этажей, создания смет, команды для работы с внешними документами, визуализации трехмерных представлений документа, фотоизображений и анимации;
• Options (Параметры) – команды для настройки элементов атрибутов, параметров проекта и рабочей среды;
• Teamwork (Команда) – команды для организации совместной работы над проектом;
• Window (Окно) – команды для управления отображением палитр и панелей инструментов, а также переключения режимов отображения;
• Help (Справка) – команды для вызова справочной системы ArchiCAD, поиска и загрузки обновлений ArchiCAD и библиотек стандартных конструкционных элементов.
Некоторым командам меню по умолчанию назначены сочетания клавиш, нажатием которых можно быстро выполнять эти команды. Некоторые сочетания являются стандартными для Windows, например Ctrl+N для команды New (Создать) или Ctrl+S для команды Save (Сохранить) в меню File (Файл) (рис. 2.2). Однако большинство горячих клавиш, как, впрочем, и команды, которым они соответствуют, специфичны именно для ArchiCAD.

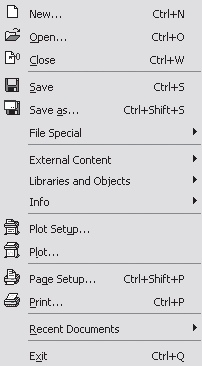

Рис. 2.2. Меню File (Файл)
Чтобы просмотреть полный список сочетаний клавиш, откройте окно Work Environment (Рабочая среда), выполнив команду меню Options -> Work Environment -> Keyboard Shortcuts (Параметры -> Рабочая среда -> Сочетания клавиш). Затем щелкните на ссылке Keyboard Shortcut Preview (Просмотр сочетаний клавиш), чтобы появилась нижняя часть окна, и нажмите кнопку Show Shortcut List in Browser (Показать список сочетаний клавиш в браузере).
Откроется новая страница браузера, на которой будут показаны все настроенные на текущий момент сочетания клавиш (рис. 2.3), их общее количество – более полутора сотен. Оставлю список горячих клавиш на самостоятельное изучение любознательного читателя, напомнив еще раз о несомненной пользе владения этим механизмом вызова команд.
Рис. 2.3. Список сочетаний клавиш ArchiCAD
Примечание
Диалоговое окно Work Environment (Рабочая среда) будет подробно рассмотрено ниже в этой главе при изучении профилей рабочей среды.
Кроме того, пользователь может назначать командам собственные сочетания клавиш. Это также выполняется в окне Work Environment (Рабочая среда). В качестве примера назначим сочетание клавиш команде Keyboard Shortcuts (Сочетания клавиш), открывающей окно Work Environment (Рабочая среда) для назначения сочетаний клавиш.
1. Откройте окно Work Environment (Рабочая среда) (рис. 2.4), выбрав команду меню Options -> Work Environment -> Keyboard Shortcuts (Параметры -> Рабочая среда -> Сочетания клавиш).
