6. Щелкните на кнопке OK и с помощью команды Window -> Toolbars (Окно -> Панели инструментов) отобразите на экране выполненную панель (рис. 2.6).

Рис. 2.6. Созданная панель инструментов

7. Щелкните на кнопке Toolbars (Панель инструментов) созданной панели, чтобы открыть окно настройки панелей инструментов.

8. В раскрывающемся списке панелей инструментов в правой части окна выберите собственную панель. Щелкните на кнопке Toolbar Options (Параметры панели инструментов) и выберите команду Delete toolbar (Удалить панель инструментов).

Теперь вы умеете создавать и изменять панели инструментов и по мере получения опыта (когда определите собственные предпочтения) сможете помещать на созданные панели часто используемые команды, чтобы сделать работу более удобной.

Как и панели, палитры предназначены для размещения элементов управления. Основное различие в том, что палитры содержат разнообразные инструменты и, соответственно, имеют более гибкие возможности управления ими и собственным внешним видом.

Не каждую палитру можно привязать к границам окна, некоторые из них привязываются только к горизонтальным, другие – только к вертикальным границам. У определенных палитр есть фиксированное место привязки к границам окна, некоторые можно привязывать каскадно, то есть к другим палитрам. Иногда палитры, привязываясь к границам окна, принимают форму панелей инструментов.

Если палитра имеет свойство фиксированной привязки, но в настоящий момент имеет вид окна, расположенного в произвольном месте экрана, то двойной щелчок кнопкой мыши на заголовке палитры отправит ее к месту привязки.

Чтобы отобразить/скрыть палитру, щелкните кнопкой мыши на ее названии в меню, которое можно вызвать, выполнив команду Window -> Palettes (Окно -> Палитры).

Рассмотрим основной инструментарий и некоторые свойства стандартных палитр.

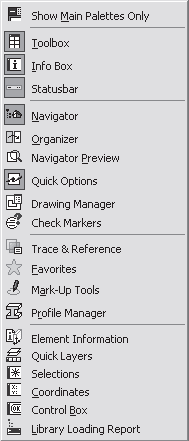

Меню разбито на 5 областей, в которых сгруппированы команды активизации палитр (рис. 2.7).

Рис. 2.7. Список палитр

В первой области находится команда Show Main Palettes Only (Показать только основные палитры). Если щелкнуть на ней кнопкой мыши, отобразятся палитры Toolbox (Инструменты), Info Box (Информационная палитра), Quick Options (Быстрый доступ) и Navigator (Навигатор), которые содержат основные инструменты ArchiCAD и отображены по умолчанию. Остальные палитры будут убраны с экрана.

Во второй области находятся команды активизации палитр, содержащих инструменты создания объектов виртуальной модели и настройки их параметров. К этим палитрам относятся следующие.

• Toolbox (Инструменты) – ключевая палитра, содержащая инструменты для выбора элементов, создания графических, текстовых объектов и документации проекта.

Двойной щелчок кнопкой мыши на значке инструмента палитры открывает диалоговое окно настройки его параметров по умолчанию. Палитра имеет стандартную привязку к левой границе окна ArchiCAD (см. рис. 1.23).

• Info Box (Информационная палитра) – разновидность диалогового окна, включает элементы управления, позволяющие настроить параметры по умолчанию для активного инструмента или свойств выделенного объекта. Если выделено несколько объектов, отображаются параметры последнего. Состав элементов управления палитры зависит от конкретного объекта. Палитра имеет стандартную привязку (см. рис. 1.23).

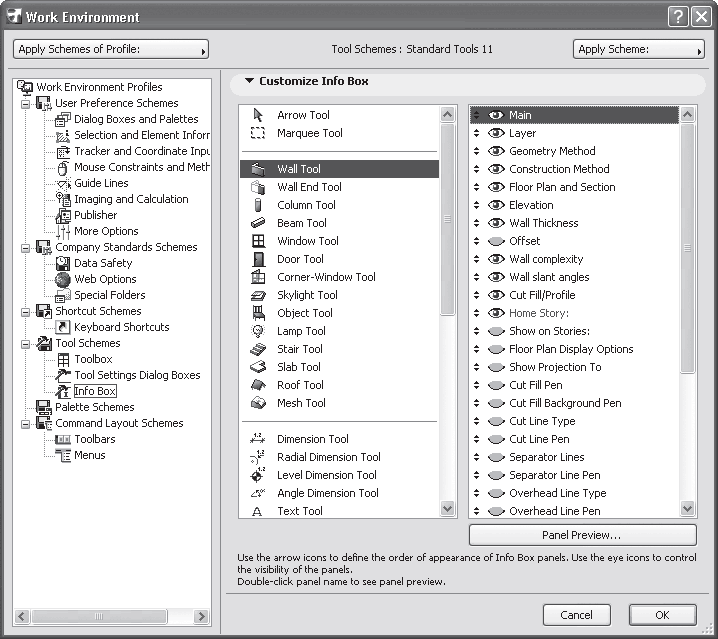

В разделе Info Box (Информационная палитра) диалогового окна Work Environment (Рабочая среда) можно определить состав и порядок размещения элементов управления на палитре. Щелчок кнопкой мыши на значке с изображением глаза определяет видимость элемента. Чтобы определить порядок следования элементов, необходимо перетаскивать их, нажимая кнопки с изображением стрелки, направленной вверх или вниз (рис. 2.8). С помощью кнопки Panel Preview (Просмотр палитры) можно увидеть изображение выбранного элемента.

Рис. 2.8. Настройка вида информационной палитры

• Statusbar (Строка состояния) – строка состояния, также имеющая стандартную привязку (см. рис. 1.23). Команда Statusbar (Строка состояния) есть и в списке панелей инструментов, и в списке палитр, что косвенно подтверждает отсутствие принципиальной разницы между этими элементами интерфейса.

В третьей области меню расположены команды активизации палитр, содержащих инструменты для работы со структурой разрабатываемого проекта и объектами его оформления.

• Navigator (Навигатор) – представляет проект в виде древовидной структуры. Используя ее, пользователь может отображать структуру проекта различными способами и осуществлять работу с его объектами, строя плоские и объемные виды, создавая чертежи, подготавливая проектную документацию и данные для ее публикации.

Существует четыре способа отображения структуры проекта:

· Project Map (Карта проекта) – отображает компоненты проекта виртуального здания;

· View Map (Карта видов) – включает стандартные и созданные пользователем виды;
