• как при работе со стенами, так и при работе с балками должна быть видима структурная сетка, которая должна быть заблокирована от случайных изменений в процессе работы с объектами;

• после завершения работы должна иметься возможность просмотра готового объекта, то есть нужна совместная видимость созданных стен и балок без возможности редактирования, причем в этом случае структурная сетка должна не мешать просмотру;

• для настройки структурной сетки должна иметься возможность ее редактирования, причем в данном случае не должны мешать стены и балки.

Вполне законные, но в определенном смысле противоречивые требования. То балки и стены не должны мешать друг другу, то необходим их совместный просмотр, то структурная сетка должна быть с балками и стенами, то не должна. Как быть? Все это возможно сделать, используя механизм слоев ArchiCAD.

Сначала избавимся от многочисленных, но пока непонятных слоев, присутствующих в каждом проекте по умолчанию.

1. Создайте новый проект.

2. Вызовите окно установки параметров слоев, нажав сочетание клавиш Ctrl+L.

3. Щелкните на кнопке Select All (Выделить все). Все слои, имеющиеся в списке слоев, будут выделены.

4. Щелкните на кнопке Delete (Удалить), расположенной справа от списка слоев. В списке слоев останется только неудаляемый и неизменяемый слой ArchiCAD Layer. Этот слой существует для того, чтобы в случае «потери» объектов при манипуляциях со слоями эти объекты не исчезали. Если объект не принадлежит ни одному слою, то он будет находиться на слое ArchiCAD Layer.

5. Последовательно выделяя щелчком кнопки мыши записи, расположенные в списке комбинаций слоев, и щелкая на кнопке Delete (Удалить), которая размещена под этим списком, удалите все комбинации слоев.

Подготовительная работа проведена. Списки слоев и их комбинаций пусты. По условию задачи мы работаем с тремя объектами: стенами, балками и структурной сеткой. Следовательно, необходимо создать три слоя. Начинаем основную работу.

1. Щелкните на кнопке New (Создать), расположенной справа от списка слоев Layers (Слои). Появится окно для ввода имени нового слоя.

2. Введите имя Стены и щелкните на кнопке OK. В списке слоев появится новый слой.

3. Повторите пункты 1–2, вводя имена Балки и Сетка. Список слоев создан (рис. 7.7).

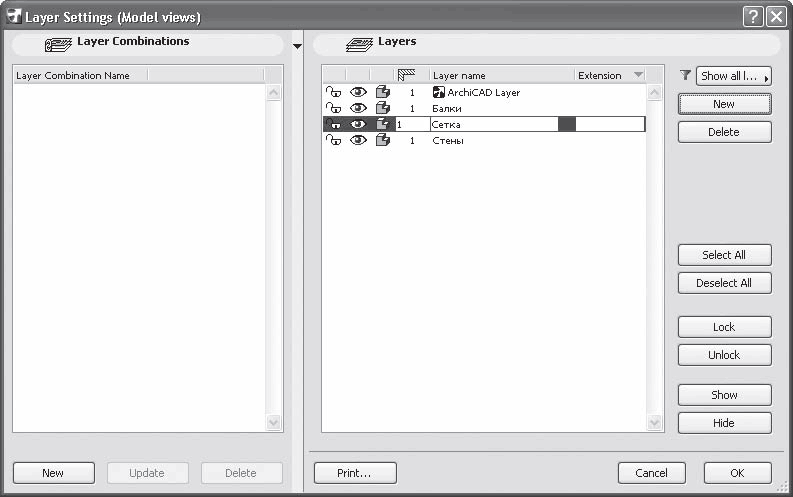

Рис. 7.7. Создание списка слоев

Не удивляйтесь, что расположение слоев не соответствует порядку их ввода: записи в списке расположены по алфавиту.

Теперь начинаем создавать комбинации слоев. Первая комбинация – для работы со стенами.

1. Для выключения видимости балок щелкните на кнопке

слоя Балки. Значок изменится на

2. Щелкните на кнопке

слоя Сетка. Значок изменится на

Теперь слой Сетка заблокирован, то есть объекты, расположенные на нем, защищены от изменения.

Мы выполнили первое условие, касающееся работы со стенами: слой Стены видим и доступен для редактирования, слой Балки невидим, слой Сетка видим, но недоступен.

3. Сохраните данную комбинацию под именем Стены. Для этого щелкните на кнопке New (Создать), расположенной в левом нижнем углу области Layer Combinations (Комбинации слоев).

4. В появившемся окне введите имя Стены и щелкните на кнопке OK. Комбинация слоев для работы со стенами создана (рис. 7.8).

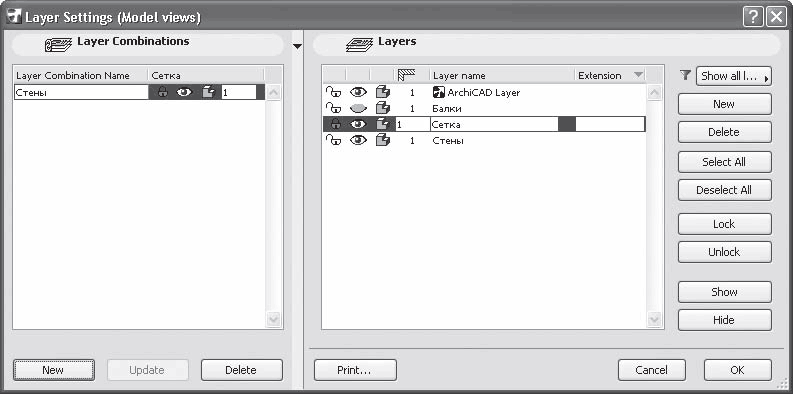

Рис. 7.8. Создание комбинации слоев

5. Включите видимость слоя Балки и отключите видимость слоя Стены. Подготовлена комбинация слоев для построения балок.

6. Создайте эту комбинацию, назвав ее Балки.

7. Создайте комбинацию слоев Просмотр, включив видимость слоев Стены и Балки, заблокировав их и отключив видимость слоя Сетка.

8. Наконец, создайте комбинацию слоев Сетка, отключив видимость слоев Балки и Стены, разблокировав слой Сетка и включив его видимость. Слои и комбинации слоев настроены (рис. 7.9).

Рис. 7.9. Результат создания комбинаций слоев

9. Проверьте правильность работы созданной структуры, щелкая кнопкой мыши на элементах списка комбинаций слоев. При выделении комбинации в списке слоев можно видеть соответствующие установки атрибутов слоев. Если вы заметили ошибку, установите необходимые значения атрибутов слоев и щелкните на ставшей доступной кнопке Update (Изменить).

При выделении слоев можно видеть, как изменяются атрибуты списка комбинаций слоев.
