1. Активизируйте первый этаж.

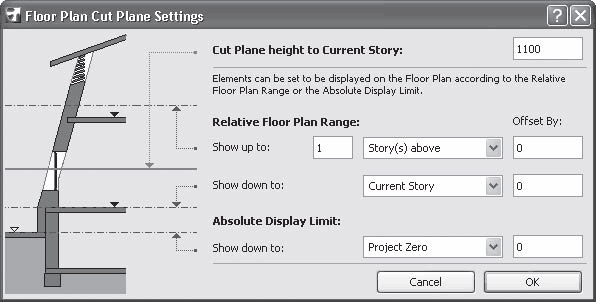

2. Выполните команду Document -> Floor Plan Cut Plane (Документ -> Плоскость сечения).

3. Проверьте параметры секущей плоскости и плоскостей области просмотра, при необходимости установив их значения следующим образом:

· Cut Plane height to Current Story (Возвышение плоскости сечения относительно текущего этажа) – 1100;

· Show up to (Верхняя плоскость) – Current Story (В пределах текущего этажа) со смещением 3000;

· Show down to (Нижняя плоскость) – Current Story (В пределах текущего этажа) со смещением 0;

· Absolute Display Limit (Абсолютный уровень) – Project Zero (Нулевой уровень проекта) со смещением 0.

4. Закройте окно параметров плоскостей сечения и области просмотра щелчком на кнопке OK.

Установите параметры колонны.

1. Активизируйте инструмент Column (Колонна).

2. В окне параметров колонн задайте возвышение колонны относительно уровня этажа, равное 0.

3. Высоту колонны установите равной 3000.

4. Выберите наклонную колонну с круглым сечением и углом наклона 45°.

5. В области Floor Plan and Section (Вид в плане и сечения) выберите вид проекции Projected with Overhead (Проекция с невидимым контуром).

6. В списке Show Projection (Показать проекции) укажите способ проецирования To Floor Plan Range (На плоскость области просмотра).

7. Закройте окно параметров колонн щелчком на кнопке OK.

8. Щелкните кнопкой мыши на рабочем поле. Колонна построена (рис. 7.5, а).

Измените параметры области просмотра следующим образом.

1. Откройте окно параметров плоскостей сечения и области просмотра командой Document -> Floor Plan Cut Plane (Документ -> Плоскость сечения).

2. Измените смещение верхней плоскости с 3000 на 2500.

3. Измените смещение нижней плоскости с 0 на 500.

4. Закройте окно настроек плоскостей сечения и области просмотра щелчком на кнопке OK. Вид проекции колонны изменится (рис. 7.5, б).

Рис. 7.5. Изменение параметров области просмотра

Как видите, изменение возвышения плоскостей области просмотра (нижняя поднята на 500, верхняя опущена на 500) привело к сужению области просмотра и соответствующему изменению проекции колонны.

Изменение возвышения плоскости сечения приведет к соответствующему перемещению проекции сечения по длине колонны. Если плоскость сечения выйдет за пределы области просмотра, то есть будет больше возвышения верхней плоскости или меньше возвышения нижней плоскости, то сечение вообще не будет отображаться.

Слои – один из мощных механизмов визуального представления объектов, обеспечивающий при умелом использовании максимально удобную работу с проектной документацией.

Чертеж поэтажного плана здания насыщен разнообразной информацией. На нем должны располагаться изображения конструктивных элементов здания, элементов систем водоснабжения и канализации, силовых и коммуникационных кабельных систем, условные обозначения разнообразного оборудования и технологических операций, размерные цепи и т. д. и т. п. Если всю эту информацию попытаться разместить на одном листе, то из наложенных друг на друга элементов изображения и текста вряд ли можно будет что-либо понять. Проектировщики и конструкторы давно нашли выход из этого положения: каждый вид информации располагается на отдельном листе. Но как быть при разработке проекта в ArchiCAD, где разрабатываемый объект не набор листов, а виртуальная модель, в которой каждый элемент должен находиться на своем месте?

Здесь и приходят на помощь слои – широко применяемый в автоматизированных системах обработки графической информации механизм. Он позволяет логически разделить объекты, проекции которых визуально могут накладываться друг на друга, мешая пользователю адекватно воспринимать информацию.

Обычно для объяснения понятия слоя его сравнивают с калькой или прозрачной пленкой, на которой нарисованы объекты. Если наложить друг на друга такие листы, то объекты, размещенные на вышележащих листах, будут перекрывать объекты нижележащих листов, а объекты, выше которых находится только прозрачный фон, будут видны вне зависимости от того, на какой глубине располагается лист с его изображением.
