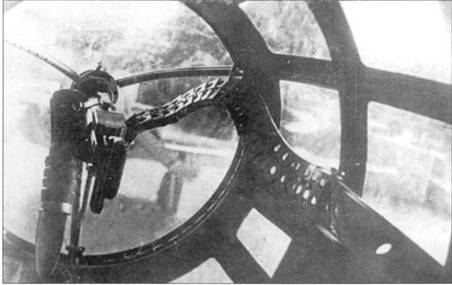

Пулемет ШКАС, вид из кабины штурмана. Боекомплект к пулемету состоял из 500 патронов. Стреляные гильзы собирались в холщовый мешок, подвешенный к пулемету.

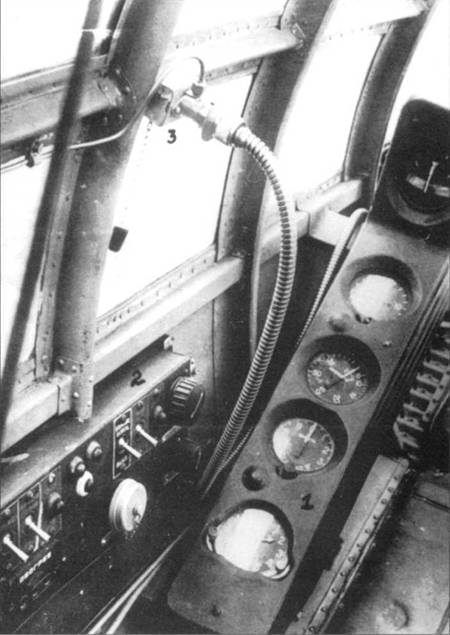

Пульт сброса бомб установлен на левой стенке кабины штурмана, рядом – панель навигационных приборов. Бомбы можно было сбрасывать по отдельности или залпом. У штурмана стоял упрощенный комплект органов управления самолетам.

В начале 1945 г. на смену винтам УФ-611Ф пришли винты АВ-7Е-158А. Часть самолетов построили с металлическими нижними люками штурмана с небольшим окном, большинство самолетов комплектовалось полностью прозрачными люками.

Сборка Ил-4 на заводе № 64 в Воронеже была прекращена в начале 1945 г., но завод продолжал изготавливать комплектующие для других предприятий. В конце 1945 г. воронежский завод окончательно перешел на выпуск штурмовиков Ил-10.

Приборное оборудование не было стандартизирована даже на заключительной стадии серийного производства Ил-4. Самолеты частично оснащались автопилотами АВП-2, автоматическими радиопеленгаторами АПГ-1, инструментальной системой посадки Ночь-1, радиополукомпасом РПК-2. На большинстве Ил-4 стояли радиостанции РСВ-3бис.

На протяжении всей войны бомбардировщики Ил-4 оставались главной ударной силой советской Авиации Дальнего Действия. Помимо Ил-4 на вооружении АДД состояли американские бомбардировщики В-25 «Митчелл» и переделанные в бомбардировщики транспортные Ли-2. Ил-4 имел большие, чем у «Митчелла» радиус действия и практический потолок, но меньшую на 110 км/ч максимальную скорость полета и более слабое оборонительное вооружение. Многие советские полеты предпочитали Ил-4 «Митчеллы», поскольку американские машины имели лучшее приборное оборудование и были проще в пилотировании.

С ноября 1939 г. по конец 1945 г. было построено 5256 самолетов Ил-4, 2991 из них дал завод № 126 в Комсомольске-на-Амуре. Заводы в Комсомольске в Воронеже после окончания войны изготовили 160 Ил-4. В 1946 г. часть бомбардировщиков переоборудовали в дальние фоторачведчики, которые использовались для геологической съемки местности. Вооружение с этих машин было снято, а в бомбоотсеках установлена фотоаппаратура.

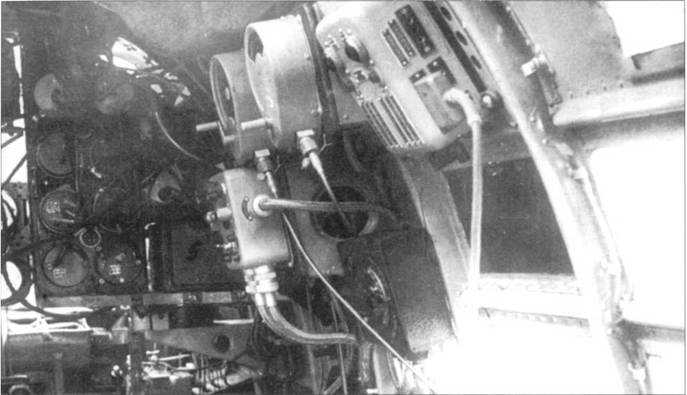

Блок СПУ и арматура кислородной системы на левой стенке кабины штурмана. На заднем плане – оборотная сторона приборной доски летчика.

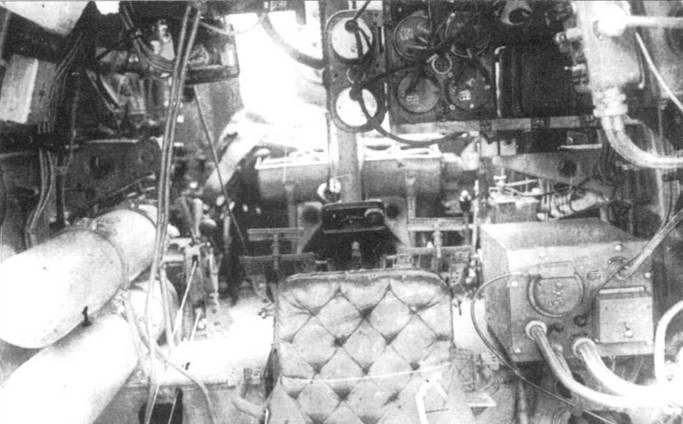

Кислородные баллоны уложены вдоль правого борта фюзеляжа в кабине штурмана, выше баллонов на стенку навешена аптечка первой медицинской помощи. На переднем плане – сиденье штурмана, правее на снимке – радиостанция.

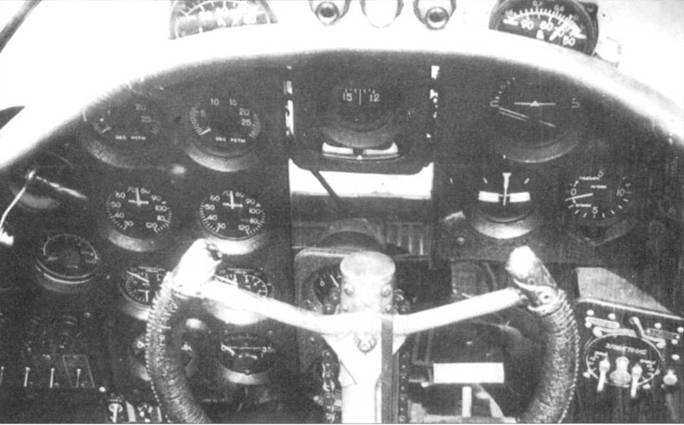

Но западным стандартам приборная доска Ил-4 выглядит спартанской, она мало отличается от приборной доски самолета ДБ- 3. Пара тахометров ТИ-22 установлены в верхней левой секции приборной доски, там же расположены два измерителя температуры – воды и масла (ниже тахометров). Крайний левый прибор – часы АВР, в центре приборной доски – компас KИ-1. К большинстве своем приборы представляли копии американских изделий.

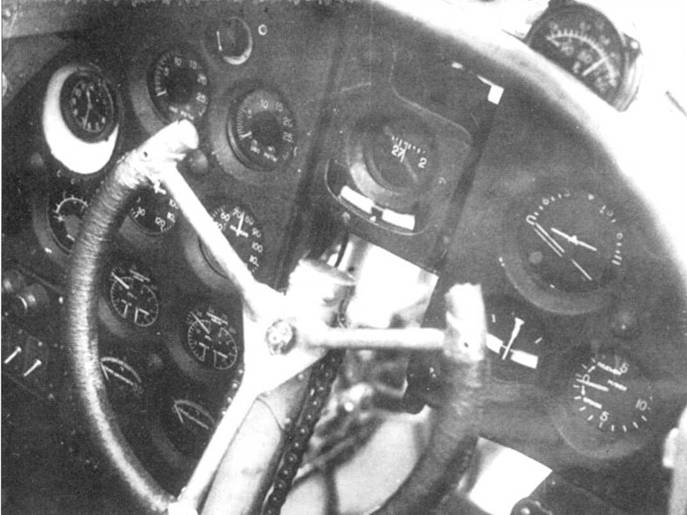

Слева: над приборной доской установлены три контрольные лампочки, облегчавшие летчику выдерживать боевой курс. Если летчик брал левее – загоралась левая лампочка, правее – правая. Справа и слева лампочки фланкированы измерителями температуры выхлопных газов (газоанализаторами). В проеме приборной доски просматривается кабина штурмана.

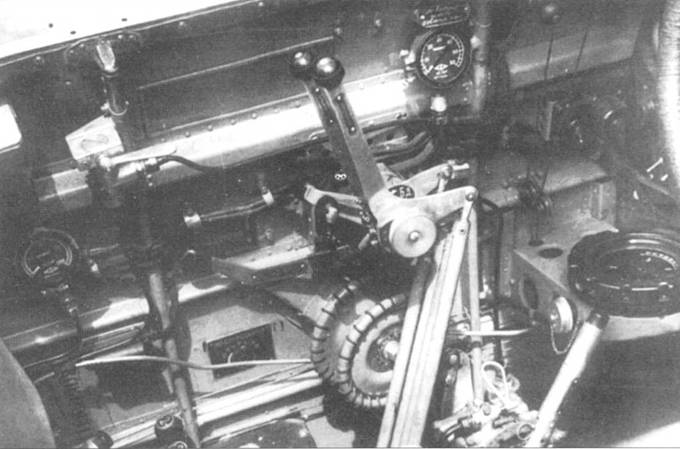

Сектора газа на Ил-4 также очень похожи па те, что были установлены на ДБ-3М. Ниже секторов газа расположены штурвальчики триммеров. Триммеры имелись на элеронах, руле направления и рулях высоты. И правой части снимка – компас.

Правый борт кабины летчика, ниже видны кислородные баллоны. На стенке расположены приборы кислородной системы, органы управления радиостанцией и СНУ.

В строевых частях первой линии Ил-4 прослужили до 1947 г. Парадоксальным образом Ил-4 успел получить НАТОвское наименование - «Bob». Кодовое имя самолеты западные специалисты присвоили в 1954 г., через два года после снятия Ил-4 с вооружения советских ВВС.

Размах крыла 21,44м

Длина - 14,79 м

Высота - примерно 4,1 м

Масса пустого - 5641 кг.

Максимальная масса 10 153 кг

Стоная установка - 2 х М-88Б мощностью по 1100 л.с.

Вооружение - 1 х ШКАС с боекомплектом 500 патронов на носовой турели, 1 х УБТ с боекомплектом 500 патронов на верхней турельной установке. 1 х ШКАС с боекомплектом 500 патронов на нижней люковой установке.

Максимальная бомбовая нагрузка 2900 кг.
