Для мелких работ кузнецы применяют наковальни небольших размеров и массы (фото 1.1.8) или специальные наковальни – шпераки (рис. 1.1.20), которые устанавливают четырехгранным хвостовиком в квадратное отверстие в основной наковальне. Некоторые шпераки имеют удлиненную вертикальную стойку и вбиваются заостренным концом в деревянный чурбан или в землю. Изготовляют шпераки методом ковки из углеродистой стали 45–50 с последующей закалкой рабочей поверхности до твердости HRC 40–47.
К ударному инструменту относятся молотки – ручники, боевые молоты и кувалды (рис. 1.1.21). Ручник – основной инструмент кузнеца, с помощью которого он кует. Про кузнецов, работающих без помощников (молотобойцев), говорили, что они куют «в одну руку», и называли их «однорукими».

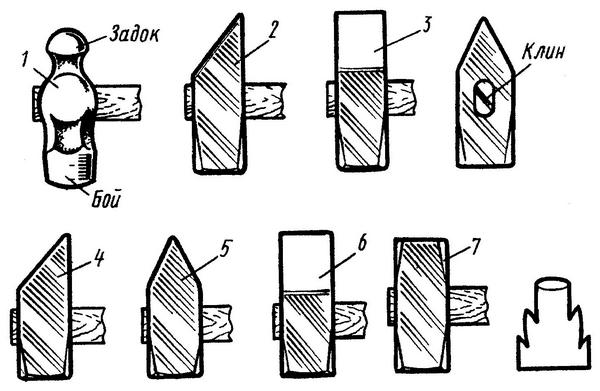

Рис. 1.1.21. Ручники (1–3), боевые молоты (4–6) и кувалда (7): 1 – с круглым задком; 2, 4 – с односторонними клиновыми задками; 3, 5, 6 – с двухсторонними клиновыми задками.
Обычно ручники (п. 1–3) имеют массу 0,5–2 кг, но часто используют и более тяжелые ручники, массой до 4–5 кг. Ручники имеют разнообразные формы головок. Так, для управления процессом ковки при работе с молотобойцами кузнецы применяют ручники с легкой головкой, у которой задок имеет шарообразную форму (п.1). Для ковки изделий применяют ручники с тяжелой головкой с клинообразным продольным (п.3) или поперечным (п. 2) задком. Такая форма головки ручника более универсальна, так как наряду с бойком кузнецы работают и задком, разгоняя металл. Головки ручников изготовляют ковкой из углеродистых и легированных сталей (стали 45, 50, 40Х), рабочие поверхности (бой и задок) термически обрабатывают до твердости HRС 48–52. Рукоятки делают из тонкослойных пород дерева (граба, клена, кизила, березы, рябины, ясеня) длиной 350–600 мм. Рукоятки должны быть гладкими, без трещин, удобно лежать в руке.
Боевые молоты (п. 4–6) – тяжелые (массой 10–12 кг) двуручные. Головки боевых молотов бывают трех типов: с односторонним клиновидным задком (п. 4), с двусторонним продольным (п. 6) или поперечным (п. 5) задком. Нижняя рабочая поверхность головки – бой – предназначена для основной ковки, а верхний клиновидный задок – для разгона металла вдоль или поперек оси заготовки. Для тяжелых работ используются кувалды (п.7), вес которых может достигать 16 кг. Материал головки молота – стали 45, 50, 40Х, У7, твердость боя и задка – HRC 48–52 на глубину 2–3 мм. Рукоятка молота изготовляется из тех же пород дерева, что и ручника, а длина рукоятки подбирается в зависимости от массы головки молота и от роста молотобойца и равна 70–95 см.
Про кузнеца, работающего с одним или двумя молотобойцами, говорят «двурукий» или «трехрукий». Работа с молотобойцами в три руки проводится при сложной ковке крупных изделий.
Все ударные инструменты должны быть максимально надежны, поэтому при работе особое внимание уделяется креплению рукоятки с головкой. Форма отверстия в головке молота – всад, куда вставляется рукоятка, должна быть элипсообразной и иметь уклон 1: 10 от середины к боковым граням. Это облегчает всаживание рукоятки и обеспечивает прочное ее закрепление после забивки клина. Практикой установлено, что надежны металлические «заершенные» клинья, которые входят на глубину, равную 2/3 ширины головки молота, а забивать клин следует наклонно к вертикальной оси, что позволяет распирать древесину в двух плоскостях.
На фото 1.1.9 показаны рабочие молотки автора книги, а также способы размещения молотков и другого инструмента кузнеца из г. Себежа Владимира Тюрягина. А на фото 1.1.10 и 1.1.11 приведены изделия и их фрагменты.
При работе боевыми молотами используют три вида удара (рис. 1.1.22): легкие, или локтевые; средние, или плечевые (удар «с плеча»); сильные, или навесные, когда молот описывает в воздухе полный круг. Навесными ударами работают молотобойцы при проковке большой массы металла и при кузнечной сварке массивных частей.

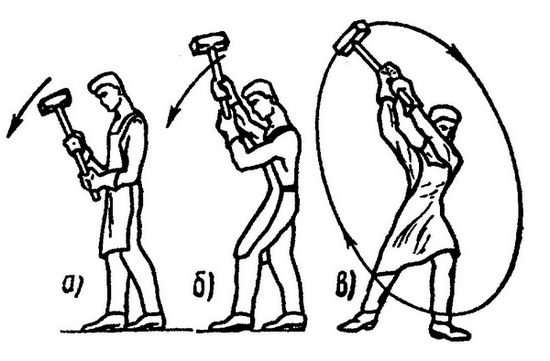

Рис. 1.1.22. Удары молотобойца: а – локтевые; б – плечевые; в – навесные.
Подкладной инструмент разделяется на три группы. Инструменты первой группы устанавливаются под молот или ручник; инструменты второй и третьей групп устанавливаются на наковальню.
Весь подкладной инструмент первой группы, а также «верхники» из третьей группы имеют деревянные рукоятки из дерева, толстой проволоки или троса. Длина рукояток 500–600 мм. Следует отметить, что рукоятки подкладного инструмента забивают во всад головки и не расклинивают. Это делают для того, чтобы вибрация и удары не передавались через рукоятку руке кузнеца. Проволочную рукоятку закручивают вокруг головки в горячем состоянии, а рукоятку из троса вставляют во всад, расклинивают и приваривают электросваркой к головке инструмента.
К первой группе относятся: простые и фасонные кузнечные зубила, пробойники, гладилки и подбойники, раскатки и надавки (рис. 1.1.23).
Зубило кузнечное (рис. 1.1.23 а) предназначено для поперечной (п. 1) и продольной (п. 2) рубки заготовок в горячем или холодном состоянии. Головка зубила состоит из трех основных частей: верхней выпуклой поверхности, по которой наносятся удары молотом, средней части с отверстием – всадом для установки рукоятки и ножа – основной части, которая осуществляет разделение металла. Угол заточки ножа для холодной рубки составляет 45–90°, а для горячей – 15–30°. Для изготовления зубила применяются высокоуглеродистые стали У7, У8, легированные 6ХС и углеродистые стали 45, 50.
