5. Для сохранения внесенных изменений в базу данных выберите команду меню File→Save tblCustomer (Файл→Сохранить таблицу tblCustomer). После успешного сохранения внесенных изменений закройте окно создания схемы базы данных Visual Studio .NET.

Создав структуру данных для таблицы, можно приступить к вводу данных в нее. В окне Server Explorer предусмотрены удобные средства ввода данных в таблицу. Для этого нужно щелкнуть правой кнопкой мыши на таблице в окне Server Explorer и выбрать из контекстного меню команду Retrieve Data from Table (Извлечь данные из таблицы). В результате в окне Server Explorer появится сетка с полями ввода данных (рис. 1.4).

Данные вводятся непосредственно в каждую ячейку сетки, а при переходе к следующей строке данные из предыдущей строки сохраняются в базе данных. Учтите, что в поле данные можно не вводить – они будут вводиться в него автоматически, поскольку оно было создано как поле с идентификаторами. Процессор базы данных автоматически будет заполнять это поле значениями при переходе к следующей строке сетки.

Получив эти базовые знания о создании таблицы с помощью Visual Studio .NET, вы сможете создавать базы данных практически любого вида. Однако для создания сложных баз данных с несколькими таблицами часто требуется установить отношения (связи) между ними. Чтобы упростить эту задачу, используется схема базы данных.

Схема базы данных (database diagram) – это визуальное представление таблиц в базе данных. Для создания таблиц и отношений между ними можно использовать инструменты создания схемы баз данных, которые предусмотрены в SQL Server. А для создания схемы баз данных с помощью окна Server Explorer среды Visual Studio .NET выполните перечисленные ниже действия.

РИС. 1.4. Ввод данных в таблицу с помощью команды контекстного меню Retrieve Data from Table

1. Разверните узел базы данных Novelty в окне Server Explorer, щелкните правой кнопкой мыши на узле Database Diagrams и выберите в контекстном меню команду New Diagram (Создать схему).

2. В диалоговом окне Add Table (Добавить таблицу) будет приведен список таблиц базы данных. Выберите созданную ранее таблицу tblCustomer, щелкните на кнопке Add (Добавить), а затем на кнопке Close.

3. В результате будет создана новая схема базы данных с таблицей tblCustomer (рис. 1.5).

4. Для добавления второй таблицы в эту схему щелкните правой кнопкой мыши на пустом пространстве возле таблицы tblCustomer и выберите в контекстном меню команду New Table (Создать таблицу).

5. На экране появится диалоговое окно Choose Name, в которое следует ввести имя новой таблицы tblOrder.

6. После этого в окне схемы появится сетка для определения полей новой таблицы. Создайте в ней поля, показанные на рис. 1.6.

7. Выберите команду меню File→Save для сохранения схемы базы данных, и на экране появится диалоговое окно с просьбой подтвердить создание новой таблицы. Щелкните на кнопке Yes, и в окне Server Explorer появится вновь созданная таблица.

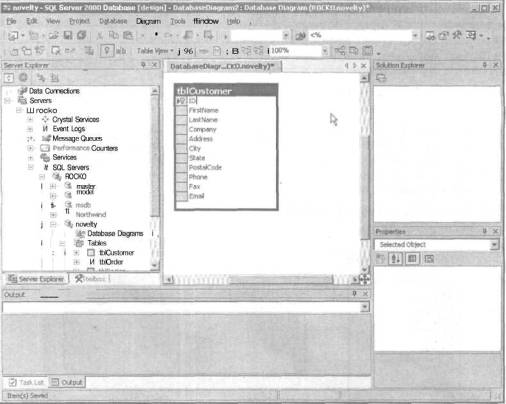

РИС. 1.5. Схема базы данных Novelty, которая содержит все таблицы, выбранные в диалоговом окне Add Table

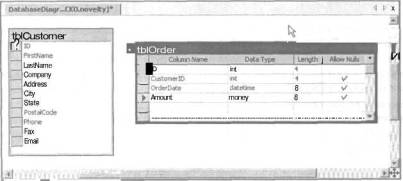

РИС. 1.6. Схема базы данных Novelty, которая содержит все таблицы, выбранные в диалоговом окне Add Table

После создания таблиц для клиентов и заказов следует установить связь (отношение) между ними. Например, при создании заказа идентификатор клиента ID из таблицы tblCustomer копируется из записи клиента в поле CustomerID таблицы tblOrder. Для указания этого отношения между таблицами на схеме базы данных выполните перечисленные ниже действия.

1. Щелкните на поле ID в таблице tblCustomer и перетащите его к полю CustomerID таблицы tblOrder.

2. На экране появится диалоговое окно Create Relationship (Создать отношение), в котором можно указать свойства отношения между двумя таблицами. После этого уже нельзя создавать заказы для клиентов с идентификаторами, которых нет в таблице клиентов. Это ограничение имеет большое практическое значение и потому с ним следует согласиться.

3. Схема базы данных обновляется для отражения нового отношения, как показано на рис. 1.7.

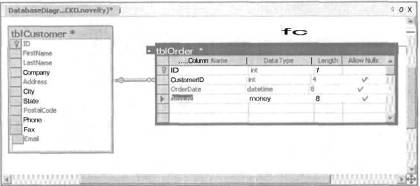

РИС. 1.7. Схема базы данных с обозначением отношения между табл tblCustomer и tblOrder

Для сохранения созданной схемы базы данных DatabaseDiagram1 выберите команду File→Save DatabaseDiagram1. В диалоговом окне Save New Database Diagram (Сохранить имя новой схемы базы данных) введите имя Relationships (Отношения) для новой схемы базы данных. При этом возможно появление диалогового окна с просьбой подтвердить создание новой таблицы. Щелкните на кнопке Yes для сохранения вновь созданной таблицы tblOrder.
