ЖРД — это пока единственный двигатель, который может практически работать в безвоздушном пространстве. Лишь упомянутый недостаток его — большой расход топлива — задерживает широкое использование этого двигателя в авиации.

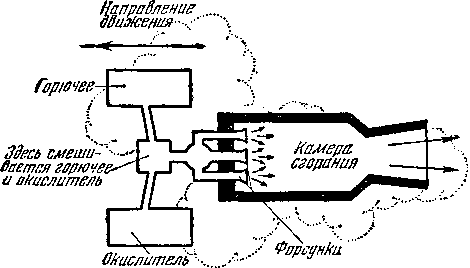

Рис. 23. Схема жидкостного реактивного двигателя (ЖРД).

Как же увеличить продолжительность работы реактивного двигателя?

Попробуем отказаться возить с собой окислитель в виде жидкого кислорода, азотной кислоты и т. д., а будем забирать его прямо из воздуха. Самолёты с воздушно-реактивными двигателями (ВРД) берут с собой только горючее, кислород же засасывается с воздухом. Воздушно-реактивные двигатели для обычных скоростей современных самолётов экономичнее жидкостных примерно в 10 раз.

В настоящее время существует несколько систем ВРД.

Посмотрим, как работает пульсирующий воздушно-реактивный двигатель (ПуВРД). Он представляет собой цилиндрическую трубу с установленными внутри неё клапанными решётками и форсунками (рис. 24). Через переднее отверстие в двигателе сквозь открытые решётки клапанов воздух попадает в камеру сгорания, В это же мгновение туда с помощью форсунок впрыскивается горючее и поджигается. Клапанные решётки сами захлопываются от внутреннего давления газов. Теперь двигатель напоминает ствол пушки, закрытый с одного конца. Газы вырываются из заднего отверстия, как из ствола, создавая реактивную тягу. В следующий момент новая порция воздуха врывается сквозь клапанные решётки, снова впрыскивается горючее и опять происходит взрыв.

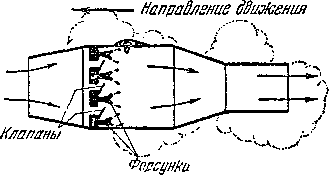

Рис. 24. Схема пульсирующего воздушно-реактивного двигателя (ПуВРД).

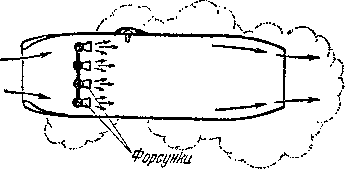

Рис. 25. Схема прямоточного воздушно-реактивного двигателя (ПВРД).

Двигатель работает отдельными толчками, создавая тягу самолёту.

Но можно построить ВРД и без решёток — это так называемый прямоточный воздушно-реактивный двигатель (ПВРД). Он имеет цилиндрический корпус (рис. 25). Переднее отверстие в корпусе несколько меньше заднего, откуда выходят реактивные газы. При большой скорости самолёта сквозь переднее отверстие врывается воздух, который служит окислителем для горючего, поступающего из форсунки. Газы, образующиеся от сгорания горючего в сильной воздушной струе, проходящей через двигатель, нагревают этот воздух, и он от этого стремится расшириться и с огромной силой вырывается через заднее отверстие двигателя. Поэтому грубо можно сказать, что тяга этого двигателя получается как бы только за счёт «разгона воздуха», который входит в двигатель и покидает его в сильно разогретом состоянии.

Рис. 26. Схема турбокомпрессорного воздушно-реактивного двигателя (ТКВРД).

Однако при всей своей простоте прямоточный двигатель будет выгоден только на очень больших скоростях самолёта (2–3 тысячи километров в час), когда воздух будет врываться в переднее отверстие двигателя с огромным давлением.

Эти скорости пока ещё не достигнуты самолётом.

А нельзя ли искусственно увеличить давление входящего в двигатель воздуха? Можно.

Техника реактивных самолётов остановилась в настоящее время на так называемом турбокомпрессорном воздушно-реактивном двигателе (ТКВРД). Это сейчас основной двигатель в реактивной авиации (рис. 26). В нём нагнетание воздуха в двигатель производит компрессор — воздушный насос. Вращается компрессор от газовой турбины, которая установлена в струе реактивных газов и действие которой мы уже разобрали. ТКВРД может развить достаточную тягу при взлёте самолёта, а также на малых скоростях полёта.

Для того чтобы уяснить себе работу наиболее распространённого турбокомпрессорного реактивного двигателя, рассмотрим подробнее процессы, которые в нём протекают, и попытаемся сравнить их с уже известными нам четырьмя тактами двигателя внутреннего сгорания.

В ТКВРД можно проследить следующие четыре процесса: всасывание атмосферного воздуха, сжатие его турбокомпрессором, впрыскивание горючего, горение и, наконец, реактивный выхлоп.

Сравнивая этот двигатель с обычным четырёхтактным двигателем внутреннего сгорания, мы найдём много общего. В каждом цилиндре поршневого двигателя по очереди повторяются такты: всасывание, сжатие, горение и выхлоп.

В турбокомпрессорном реактивном двигателе также происходит некоторое подобие этих процессов. Однако это осуществляется одновременно и непрерывно, но в разных зонах двигателя.

Таким образом, если четыре такта в цилиндре поршневого двигателя чередуются во времени, то в реактивном двигателе четыре такта как бы чередуются в пространстве — по отдельным зонам двигателя. Правда, и роль этих процессов здесь несколько отлична.

Сложность турбокомпрессорного двигателя в сравнении с другими реактивными двигателями окупается его совершенными качествами: двигатель даёт большую тягу и хорошо работает на всех скоростях самолёта. Изменяя подачу горючего, можно управлять мощностью этого двигателя.

Каждый из рассмотренных нами типов реактивных двигателей находит, или найдёт в ближайшем будущем, своё применение в авиации: ТКВРД — уже применяется для скоростей, достигающих скорость звука (1 200 км в час), ПВРД — для скоростей в 2–3 раза выше скорости звука и ЖРД — для полёта к стратосфере.

И сейчас, когда первые эскадрильи реактивных самолётов (рис. 27) уже летают в воздушном океане, когда на сверхвысоких скоростях полёта поршневой мотор уже уступил своё место реактивному двигателю, хочется ещё раз вспомнить слова Циолковского, сказанные в 1933 году:
