МиГ-17
МиГ-17Ф
МиГ-17Ф ранней постройки
МиГ-17Ф поздней постройки

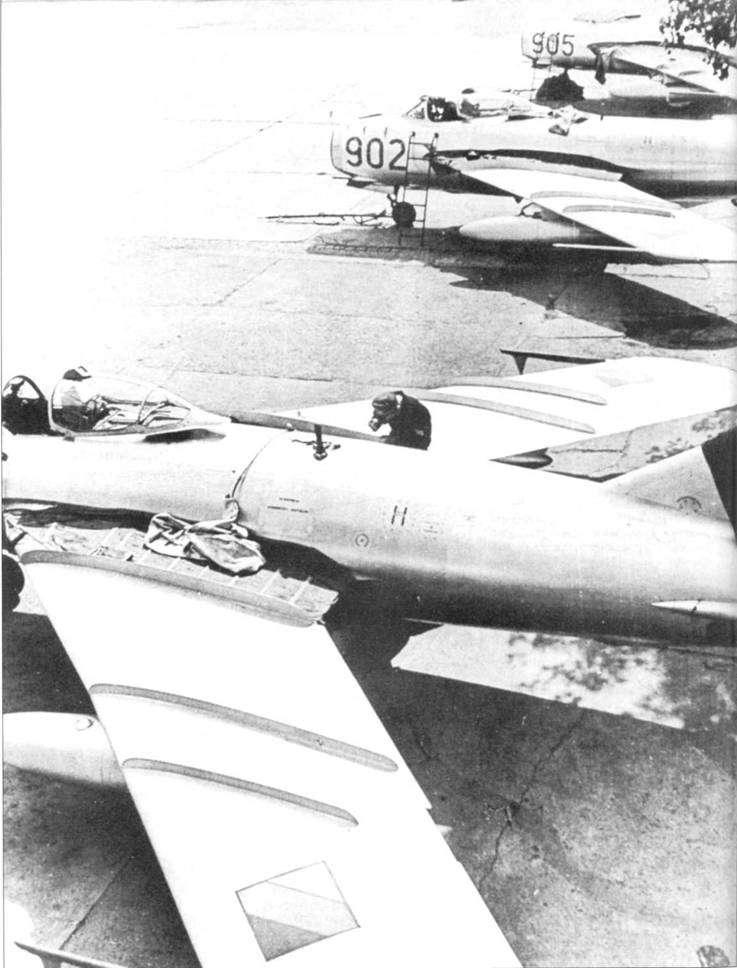

Истребители МиГ-17Ф ВВС ГДР, подготовка к полетам. Большинство восточногерманских МиГ-17Ф были построены в Польше. На эти самолеты нанесены опознавательные знаки ВВС ГДР раннего типа такие 03 использовались с 1956 по 1959 г.г.
При использовании форсажа длина разбега самолета составляла всего 350 м (у МиГ-17 – 590 м). Форсаж разрешалось использовать непрерывно не более трех минут на высотах менее 7000 м и в течение 10 минут на высотах более 10 000 м. В случае превышения установленных временных ограничений на использование форсажа, повышалось вероятность возгорания двигателя. Проблему самопроизвольного пожара удалось разрешить на самолетах МиГ-17Ф поздних производственных серий.

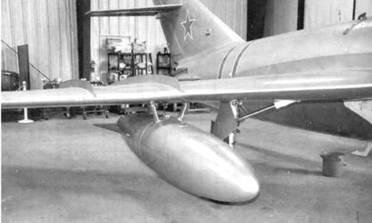

Главным недостатком истребителя МиГ- 17Ф являлся высокий расход топлива на форсаже, между тем емкость внутренних топливных баков у МиГ-17Ф была меньше, чем у МиГ-17. На экономичном режиме с двумя внешними 400-л баками продолжительность полета МиГ-17Ф на высоте 12 000 м составляла 2 ч 40 минут.
По ходу серийного производства и эксплуатации в самолеты МиГ-17Ф было внесено большое количество конструкционных изменений. Некоторые самолеты оснащались натяжными радиоантеннами, по типу радиоантенн самолетов МиГ-15, но большинство МиГ-17Ф натяжных антенн не имели. На большинстве МиГ- 17Ф не ставились ножевидные антенны системы госопознавания СРО-10, а некоторые самолеты оснащались антеннами системы СРО-1 «Барий». Антенна системы «Барий» ставилась па верхней поверхности фюзеляжа.

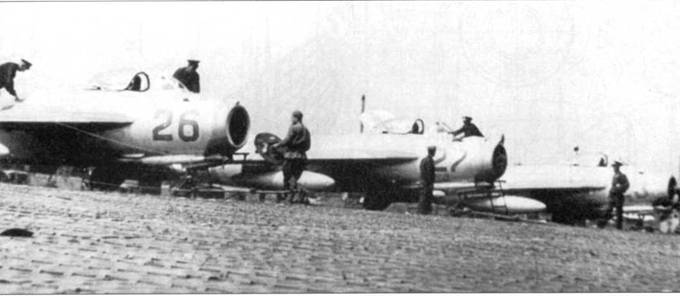

< image l:href="#"/>Истребители МиГ-17Ф советских ВВС. Идет подготовка к плановым полетам по курсу боевого применения. Техники снимают заглушки с воздухозаборников. Цифры бортовых номеров на всех самолетах написаны красной краской и обведены тонкой черной окантовкой.

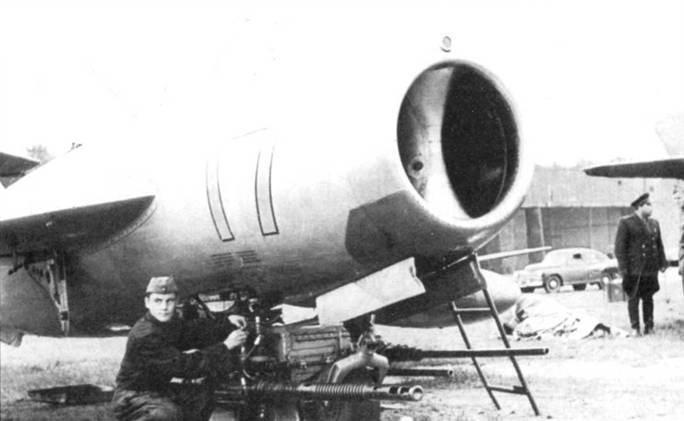

Эксперт-вооруженец осматривает пушку Н-37 истребителя МиГ-17Ф советских ВВС. Лафет с тремя пушками и снарядным ящиком опущен. Цифры бортового номера написаны желтой краской и обведены тонкой черной окантовкой.
Кабина восточногерманского истребителя МиГ-17Ф (Lim-5 польского производства). Большинство приборов для самолетов Lim-5 поставлялось из СССР. В основном все надписи в кабине и на приборах выполнены кириллицей, хотя добавлено несколько надписей на немецком языке.
