Электросистема включает генератор ГС-10-350 и аккумуляторную батарею 12А-5. Генератор приводится от двигателя и установлен непосредственно за мотором. Аккумуляторная батарея размещается в специальном контейнере, установленном в фюзеляже между шпангоутами № 9 и № 10. Генератор и батарея запитывают все светосигнальные устройства кабины пилота, аэронавигационные огни, посадочную фару, магнето МСМ-14, радиоаппаратуру.

Радиоаппаратура включает передатчики РСИ-ЗМ «Орел», приемник РСИ-4Д «Малютка», преобразователи напряжения РУ-45А (для передатчика) и РУ-11А (для преемника). Радиоаппаратура установлена в фюзеляже сразу же за бронеспинокй летчика. Во избежания созданию помех радиосвязи, все металлические элементы конструкции самолета соединены между собой проводом и заземляются на стоянке.

Истребитель комплектуется сигнальным пистолетом-ракетницей СПШ (сигнальный пистолет Шпагина), укрепленным на правой стенке кабины летчика. Ракета выстреливается наружу через специальное отверстие в борту фюзеляжа, проделанное рядом с местом крепления пистолета СПШ. К ракетнице положено пять запасных патронов.

На переплете фонаря кабины укреплено зеркало заднего вида.

Аптечка первой помощи укреплена в фюзеляже, в правой части шпангоута № 10.

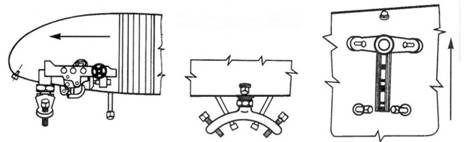

Бомбодержатель ДЗ-40

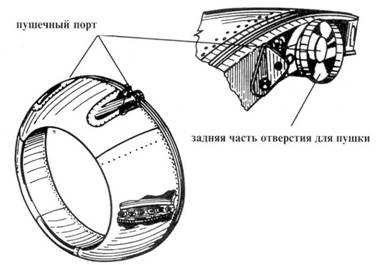

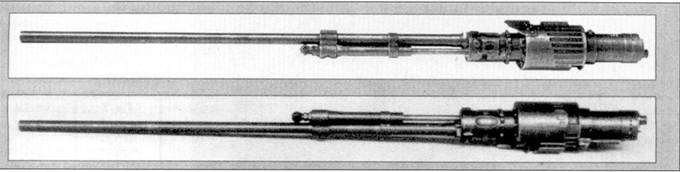

Вооружение состоит из двух или трех 20-мм автоматических пушек, оснащенных гидромеханическим синхронизатором, препятствующим попаданию снарядов в лопасти воздушного винта. Большинство истребителей Ла-7 вооружалось двумя пушками ШВАК с боезапасом по 200 снарядов на ствол. Сравнительно небольшое количество Ла-7 получили изначально предполагавшееся штатным вооружение из трех пушек Б-20 с боезапасом по 170 снарядов на ствол. Несколько Ла-7 получили бортовое вооружение из трех пушек ШВАК с боезапасом по 130 снарядов на ствол, но эти самолеты оказались перегруженными, так как масса одной пушки ШВАК составляет 42 кг а масса пушки Б-20 — 25 кг. Начальная скорость снаряда, выпущенного из пушки ШВАК, составляет 215 м/с, скорострельность — 800 выстрелов/мин. В состав боекомплекта входят бронебойно-зажигательные снаряды массой 180 г (способны пробивать броню толщиной до 20 мм) и осколочно-зажигательные снаряды массой 180 г.

На двух подкрыльевых узлах возможна подвеска бомб массой до 100 кг (на каждом). Наиболее часто использовались фугасные авиабомбы ФАБ-50 и ФАБ-100, а также зажигательные ЗАБ-50 и ЗАБ-100; 50 и 100 — масса бомбы, 50 кг и 100 кг.

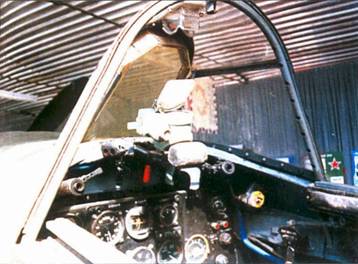

Кабина пилота истребителя Ла-7. Обратите внимание на укрепленное на внутренней части козырька фонаря кабины бронестекло и прицел ПБП1.

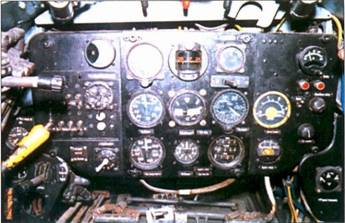

Приборная доска самолета из коллекции авиационного музея Прага-Кбелы. Все приборы — оригинальные, устанавливавшиеся на самолетах военного времени, лишь надписи на плашках, укрепленных над приборами, сделаны на словацком языке.

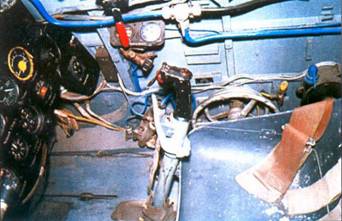

Левый борт кабины летчика. Оборудование крепится к деревянному борту фюзеляжа на болтах и кронштейнах.

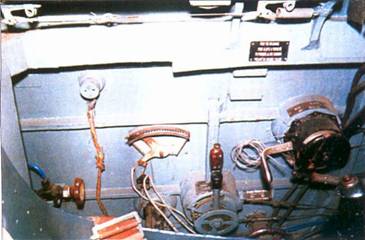

Вид на правый борт кабины летчика. Дизайн кабины был предельно функциональным.

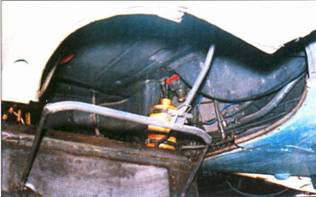

Колодцы колес шасси полностью закрываются, помимо колес в них находится арматура ряда систем самолета, в частности воздуховод от воздухозаборника к нагнетателю.

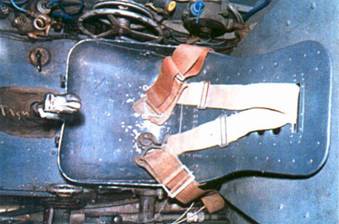

Сиденье летчика с бронеспинкой. На машинах поздних серий ставились сиденья с кожаной обивкой.

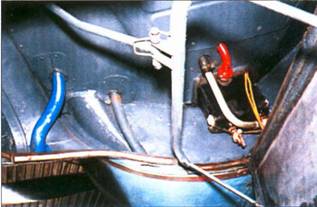

Механизм привода щитка колодца шасси.

Левая и правая сторона приборной доски

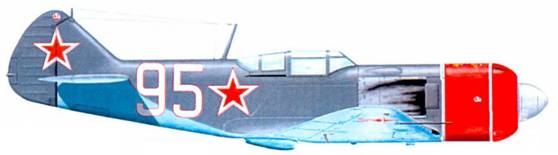

В самом конце Великой Отечественной войны К. А. Евстигнеев из 178-го ГИАП 14-й ГИАД пересел с Ла-5ФН на Ла-7. На рисунке — истребитель Ла-7 одного из самых результативных советских летчиков.

На капоты и рули направления (над верхнем лучом звезды) всех Ла-7 наносилась эмблема в виде небольшого белого прямоугольника, в котором внутри окружности диаметром 140 мм красной краской было написано «Ла-7» и изображены два крыла.

Ла-7 летчика 113-го ГИАП 10-й ГИАД П. М. Бойкова. Чехия, весна 1945 г. Обратите внимание на нарисованного на фюзеляже дракона. Эмблема в виде окружности с надписью «Ла-7» является глазом дракона.
