SB2C-1C

SB2C-3

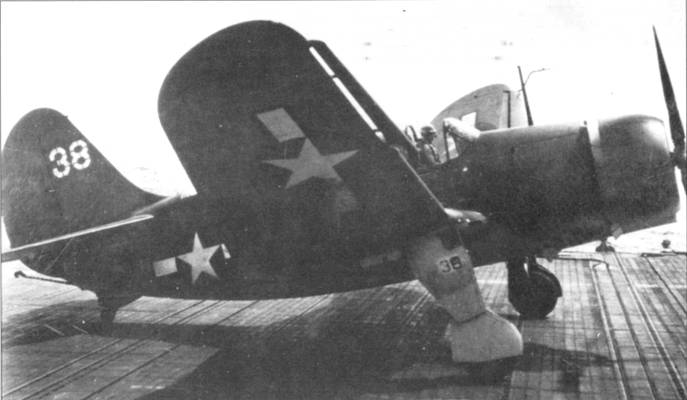

Типичный пример с состоянием системы опознавания авиагрупп в конце 1944 года. Единственным «опознавательным знаком» этого «Хеллдайвера» с «Тикондероги» является помер «38» на киле.

В конце ноября авиагруппа «Тикондероги» получила опознавательный знак в виде шеврона, а самолет с предыдущего снимка сменил бортовой номер на «74».

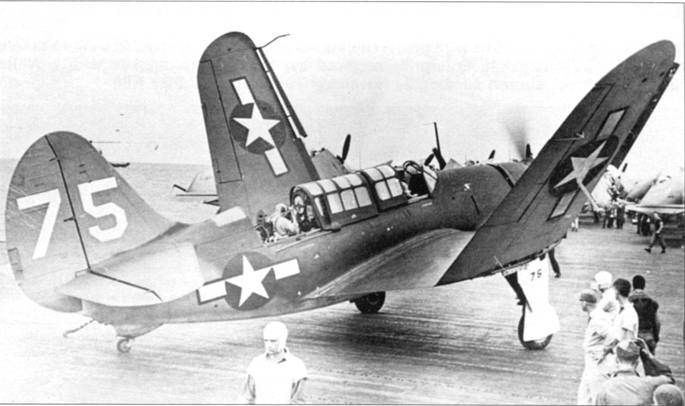

SB2C-3 «75» из VB-19 на борту «Лексингтона», 20 августа 1944 года.

Опознавательным знаком самолетов с «Интерпида» был крест. Стрелок из VВ-18 дожидается пока его нилот закончит писать боевое донесение после вылета, 25 октября 1944 года.

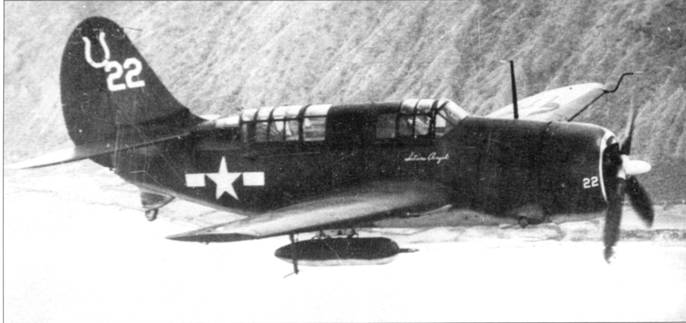

Одна за другой новые авиагруппы стали получать опознавательные знаки. SB2C-3 «Satan's Angel» с «Хэнкока» (VВ-7) демонстрирует «Омегу» – опознавательный знак самолетов этого авианосца, 13 октября 1944 года. Под правым крылом самолета контейнер с парой пулеметов для увеличения огневой мощи.

«Энтерпрайз» расставался со своими SBD с большой неохотой. Лишь когда эскадрилья CVG-20 сменила CVG-10 перед кампанией на Филиппинах, на борту авианосца появились «Твари». Опознавательными знаками авиагруппы были черные бортовые номера на фоне белого треугольника, 24 ноября 1944 года.

неперфорированные

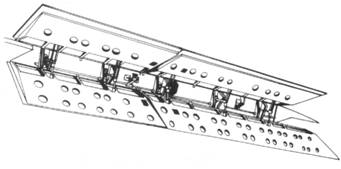

перфорированные

Увеличение числи авиагрупп (ко времени сражения в заливе Лейте в состав Оперативного Соединения 38 входило 17 авианосцев) и случайный выбор опознавательных знаков, зачастую приводивший к неразберихе, потребовали провести стандартизацию обозначений. Поэтому 27 января 1945 года COMAIRРАС (командование ВВС на Тихом океане) регламентировало опознавательные знаки для 27 авианосцев, действовавших на Тихоокеанском ТВД. SB2C-3 из У В-9 с «Лексингтона» демонстрирует широкую белую полосу на вертикальном оперении, февраль 1945 года. Такая же полоса нанесена на законцовке правого крыла.

Опознавательными знаками авиагруппы «Хэнкока» была белая полоса на вертикальном оперении, продублированная на законцовке крыла. Самолет из состава VВ-6, 19 февраля 1945 года.

Подавляющее большинство уцелевших SB2C- 3 в первые послевоенные годы использовались для обучения. SBW-3, построенный CC amp;F, сфотографирован в Моррисон Филд, Флорида, в 1946 году. Демонтаж нижних створок ниш шасси был общепринятой практикой для базировавшихся на суше «Хеллдайверов».

SB2C-3 Helldiver Авианосец "Лексингтон", VB-19, 1944 г.

SB2C-3 Helldiver Авианосец "Лексингтон", VB-19, 1945 г.

SB2C-3 Helldiver

Размах крыла, м 15,16

Длина, м 11,2

Высота, м 4,50

Вес снаряженного самолета, кг 6202

Максимальный взлетный вес, кг 7620

Вес пустого, кг 4587

Максимальная скорость на высоте 3 780 м, км/ч 473

Скороподъемность, м/мин 533

Дальность полета, км 1930

Потолок, м 7620

Силовая установка 1 х Райт R-2600-20 «Циклон» мощностью 1900 л.с.

Вооружение

2 х 20-мм пушки, боезапас 800 выстрелов на ствол

2 х 7,62-мм пулемета, боезапас 2000 выстрелов на ствол

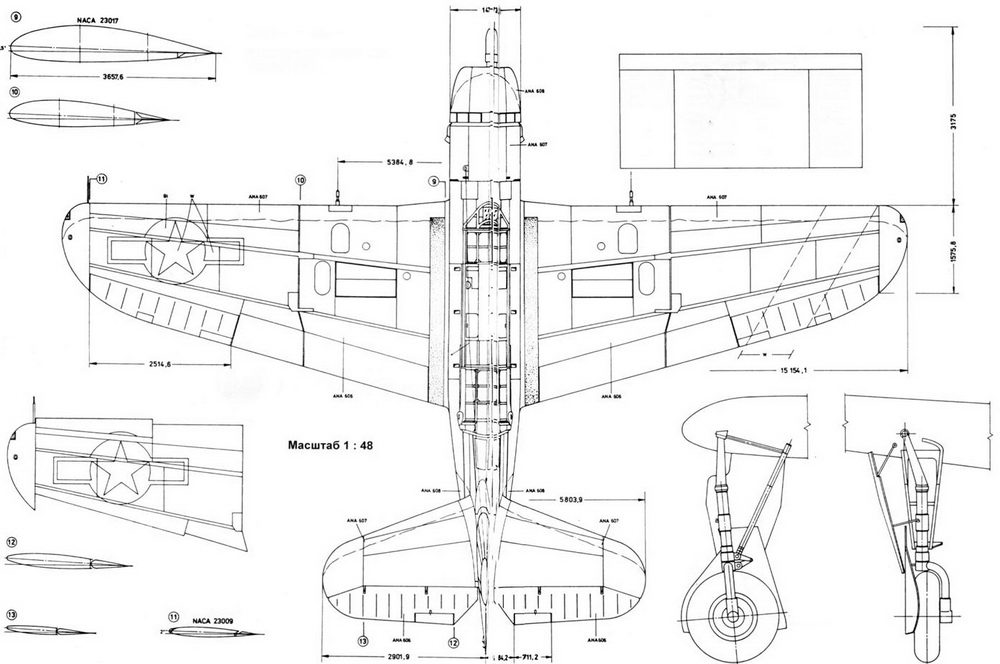

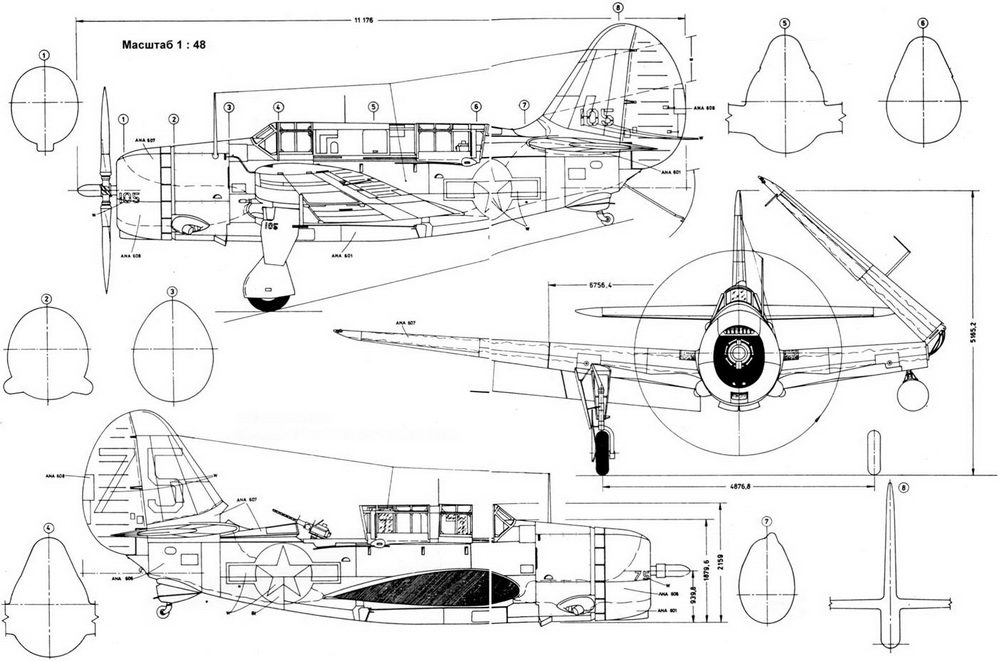

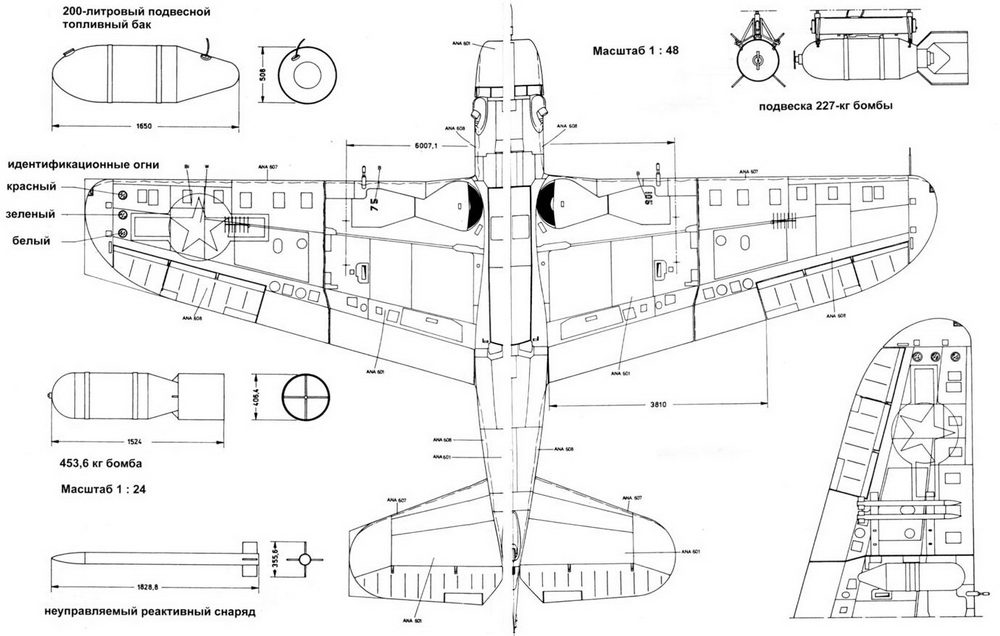

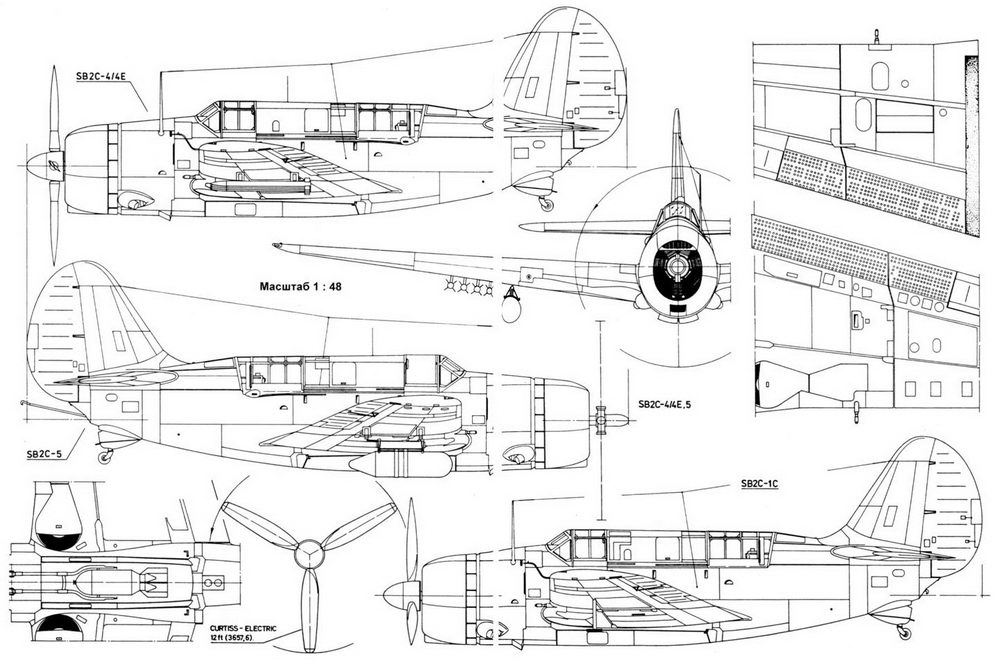

Компоновочная схема SB2C
