В носовой части фюзеляжа размещались кабина бомбардира или отсек вооружения (альтернативно). Кабина бомбардира имела остекление спереди, сверху и по бокам. За ней и выше нее находилась пилотская кабина. Слева – место командира самолета, справа – второго пилота. Под полом располагалась ниша для уборки носовой стойки шасси. Пилоты, штурман и бомбардир поднимались к своим рабочим местам через люк в днище, открывающийся наружу. Люк – между нишей носовой стойки и бомбоотсеком. При этом из люка вытягивалась небольшая лесенка.

Поднявшись в самолет, бомбардир должен был проползти по узкому туннелю, обходящему нишу шасси. Штурман сидел за пилотами. В его отсеке было два окна – по одному с каждого борта. На потолке имелось астронавигационное окно, позже замененное выпуклым блистером.

Бомбоотсек занимал всю среднюю часть фюзеляжа. От места штурмана двустворчатая дверь вела в низкий проход над бомбоотсеком, обеспечивавший сообщение с остальными членами экипажа. Проход вел к месту стрелка-радиста. В кабине стрелков было три небольших окна по правому борту. Здесь размещалась радиостанция, а также верхняя и нижняя турели. Кабина заканчивалась бронеперегородкой с дверью, ведущей в хвостовой отсек. В его задней оконечности был сделан наблюдательный блистер. Наблюдатель располагался в лежачем положении на специальном матрасе.

Крыло самолета в плане трапециевидное. Расположение его относительно фюзеляжа – среднее. Крыло состояло из центроплана, выполненного интегрально с фюзеляжем, и консолей. Центроплан с двумя лонжеронами – штампованными балками переменного сечения. Консоли – однолонжеронные, но по их задней кромке шла вспомогательная балочка, к которой крепились элероны. Интересно, что лонжероны центроплана не соединялись напрямую с лонжеронами консолей, а крепились через мощную стыковую нервюру. Обшивка крыла несущая, гладкая, подкрепленная изнутри часто расставленными стрингерами из бульб-профилей.

Аэродинамический профиль крыла у корня NACA 2307, у законцовок – более тонкий NACA 4409. Секции центроплана устанавливались с поперечным V, консоли – горизонтально.

На задней кромке крыла были смонтированы посадочные щитки Фаулера и элероны. Щитки – цельнометаллические, элероны имели дюралевый каркас и полотняную обтяжку. Оба элерона снабжались триммерами.

Оперение самолета двухкилевое, свободнонесущее. Рули высоты и направления с металлическим набором и полотняной обтяжкой. Все рули оснащались триммерами.

Шасси трехколесное, с носовой стойкой, убирающееся в полете. Все три стойки имели масляно-пневматические амортизаторы. Носовое колесо поворотное, изготовленное фирмой «Хьюз», с диаметром пневматика 0,76 м. Стойка имела демпфер колебаний («шимми»). Колеса основных «ног» шасси фирмы «Гудьир», с резиной диаметром 1,12 м, оснащались двухсторонними гидравлическими тормозами. Управление тормозами – от педалей. Аварийный привод тормозов – пневматический. Баллон для этой цели находился в кабине бомбардира.

Все стойки шасси в полете убирались гидроприводом по полету назад. Передняя стойка укладывалась в специальную нишу фюзеляжа, основные – в задние части мотогондол. В убранном положении колеса полностью закрывались створками.

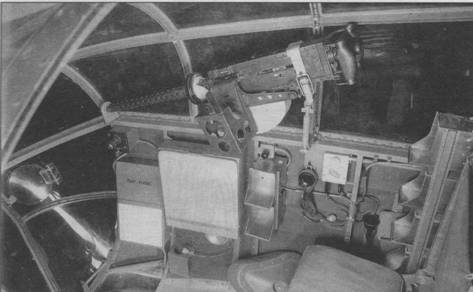

На В-25А пулемет в походном положении вынимался из гнезда и крепился по правому борту кабины бомбардира

Носовая стойка шасси В-25Н (PBJ-1H)

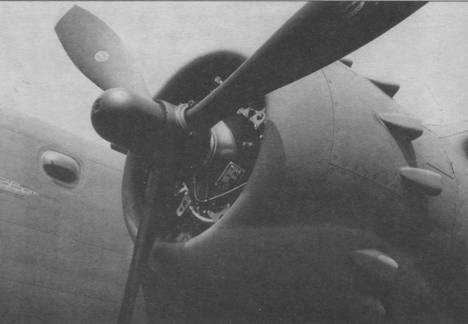

Передняя часть мотогондолы В-25С-25 с индивидуальными выхлопными патрубками

Аварийный выпуск шасси у ранних модификаций – механический. Одну лебедку, для носовой стойки, ставили у бомбардира, другую, для основных, – у стрелка-радиста. Начиная с серии С-5 был введен выпуск шасси аварийной ручной гидропомпой. У пилотов имелась световая сигнализация, сообщающая о положении стоек и створок шасси. Если стойки после выпуска не вставали на замки, в кабине раздавался еще и звуковой сигнал.

Под хвостовой частью самолета находился небольшой костыль. Он должен был защитить фюзеляж при ошибках пилота на взлете и посадке. На модификациях А и В костыль был выдвижным, убирающимся в полете. Позднее его сделали неподвижным и заключили в обтекатель.

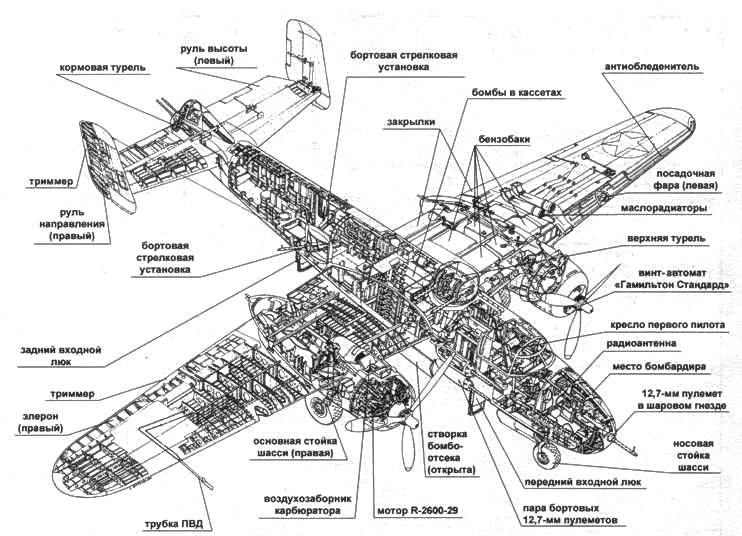

Компоновочная схема B-25J

Бомбардировщик В-25 оснащался двумя моторами типа R-2600-9 (модификации А,В), R-2600-13 (модификации С, D и G) или R-2600-29 (модификации J и Н). Это были 14-цилиндровые двухрядные звездообразные двигатели воздушного охлаждения с двухступенчатыми нагнетателями. Они вращали трехлопастные металлические (с дюралевыми лопастями) воздушные винты Гамильтон «Стандард Гидроматик» 23Е50 диаметром 3,835 м. Механизм управления шагом винта – гидравлический. Пропеллеры типа автомат, флюгируемые.
