При очень высокой степени разрежения, — достичь ее можно, если очень осторожно использовать специальные методы в сочетании с помпой Спренгеля, — когда вещество внутри сферы находится в сверхлучистом состоянии, ее действие наиболее эффективно. При этом тень верхнего края трубки четко видна на лампе.

При более низкой степени разрежения воздуха, давление которого примерно равно обычному "не пробиваемому" вакууму, как правило, пока частицы вещества движутся в прямом направлении, экран хорошо справляется со своей задачей. В качестве дополнительного пояснения к предыдущему замечанию необходимо показать, что представляет собой "не поддерживающий разряд" вакуум применительно к катушке, работающей в обычном порядке — от импульсов или тока низкой частоты, в отличие от катушки, работающей от тока очень высокой частоты. В этом случае, через разреженный газ разряд может проходить с большой легкостью, а низкочастотный разряд пройти не может, даже при значительно более высокой разности потенциалов. При обычном атмосферном давлении действует обратное правило: чем выше частота тока, тем меньше возможностей у искрового разряда проскочить между клеммами, особенно если они представляют собой шишаки, либо сферы, размером с шишаки.

Наконец, при очень низкой степени разрежения, при которой газ имеет хорошую электропроводность, металлическая трубка не только не действует как электростатический экран, но даже наоборот, она в значительной степени способствует рассеиванию энергии с поверхности впаянного провода. Конечно, этого следовало ожидать. То есть, в этом случае между металлической трубкой и впаянным проводом установлен хороший электрический контакт, и большинство бомбардирующих атомов направлены на трубку. Пока электрическое соединение не очень хорошее, электропроводная трубка дает некоторые преимущества, хотя и не сильно способствует экономии энергии. Она обеспечивает защиту ножки тугоплавкого электрода и служит также для концентрации на ней большей энергии.

Независимо от того, в какой степени алюминиевая трубка выполняет функции экрана, ее полезные свойства пропадают при очень высокой степени разрежения, когда она изолирована от электродов. То есть, тогда, когда газ как таковой не является проводником: его молекулы или атомы выступают как независимые носители электрических зарядов.

Токопроводящая трубка или покрытие, помимо того, что действуют как более или менее эффективный экран в истинном значении этого слова, в силу своей электропроводности могут также выступать в качестве разновидности эквалайзера, или в качестве элемента, снижающего интенсивность бомбардировки стеклянной ножки. Я представляю себе это действие следующим образом: представьте себе процесс ритмичной бомбардировки электропроводной трубки, возникший по причине того, что недостаточно хорошо работает в качестве экрана. При этом неизбежно часть молекул, или атомов, должны воздействовать на трубку быстрее, нежели остальные. Те из них, которые первыми вступают в контакт с ней, передают ей свой избыточный заряд и трубка электризуется. Электризация немедленно распространяется по всей поверхности трубки. Но это должно снизить потери энергии, происходящие в результате бомбардировки по двум причинам: во-первых, заряд передаваемый атомами, распространяется по большой площади, и следовательно, электрическая плотность в любой точке невелика, и атомы отталкиваются с меньшей силой, нежели они это делали бы во время ударов о хороший изолятор; во-вторых, поскольку трубка наэлектризовывается атомами, первыми вступившими с ней в контакт, то движение последующих атомов к трубке затруднено из-за отталкивающего эффекта, который возникает между трубкой и одинаково с ней заряженными атомами. Возможно, что сила отталкивания достигает такой величины, что значительная часть атомов не может достичь трубки, но в любом случае она должна уменьшить энергию их воздействия. Понятно, что при очень слабом разрежении и тогда, когда газ электропроводен, никакой из описанных выше эффектов произойти не может. С другой стороны, все меньше атомов могут перемешаться с большой свободой. Другими словами, чем выше степень разрежения, чем она ближе к предельной — тем более выразительны оба этих эффекта.

Все вышесказанное позволяет объяснить явление, которое наблюдал профессор Крукс. Он заметил, что разряд, проходящий через лампу, возникает значительно легче при наличии в ней изолятора, чем если бы в ней находился проводник. По моему мнению, проводник в качестве успокоителя движения атомов действует двумя отмеченными способами. Следовательно, чтобы вызвать видимый разряд, проходящий через лампу, в случае наличия проводника, особенно с большой поверхностью, необходима большая разность потенциалов.

Для того, чтобы прояснить некоторые сделанные ранее замечания, я должен буду обращаться к рисункам 18, 19, 20, на которых изображены разные типы наиболее часто используемых ламп.

На рис. 18 показано поперечное сечение сферической лампы Lсо стеклянной ножкой S.В ножку запаян провод W,к которому прикреплена нить накаливания /, служащая опорой для тугоплавкого электрода т, расположенной в центре. М— лист тонкой слюды, в несколько слоев обернутый вокруг ножки S,а а— алюминиевая трубка.

На Рис. 19 изображена эта же лампа, но с некоторыми улучшениями. Металлическая трубка S закреплена при помощи небольшого количества цемента в горловине трубки. В трубку ввинчена пробка Р,сделанная из изолирующего материала, в центре которой закреплена металлическая клемма t, служащая для подсоединения к проводу w.Эта клемма должна быть хорошо изолирована от металлической трубки S.Таким образом, если использованный цемент электропроводен, — а как правило это именно так — то пространство между пробкой Ри горловиной лампы должно быть заполнено хорошим изоляционным материалом, таким как порошок слюды.

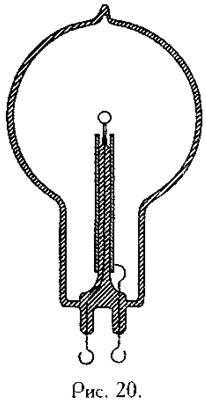

На Рис. 20 представлена лампа, изготовленная для экспериментальных целей. В этой лампе алюминиевая трубка имеет внешнее соединение, которое служит для исследования эффекта трубки, происходящего при различных условиях. В основном она предназначена для использования в серии экспериментов, описанных ниже.

Бомбардировка ножки, содержащей запаянный провод, происходит в результате индуктивного воздействия последнего на разреженный газ. Уменьшение этого воздействия дает ряд преимуществ, которого можно достичь, если использовать очень тонкий провод, покрытый толстым слоем изоляции, изготовленной из стекла, или другого материала, а также, если провод, проходящий через газ, будет как можно короче. Чтобы скомбинировать эти характеристики, я использовал большую трубку T(Рис. 21), которая вдается внутрь лампы на определенное расстояние и имеет на своей верхней части очень короткую стеклянную ножку s,в которую запаян провод W.Для защиты верхней части стеклянной ножки от нагревания, я использовал маленькую алюминиевую трубку а,а нижнюю часть, как обычно, покрыл слоем слюды. Провод W,проходящий через большую трубку лампы наружу, должен быть хорошо изолирован, например, стеклянной трубкой, а пустое пространство между стенками и проводом должно быть заполнено хорошим изолятором. Среди множества изолирующих порошков, которые мне довелось опробовать, наиболее пригодным для использования является порошок слюды. Если не предпринять эти меры предосторожности, то трубка Т,вдающаяся в лампу, непременно треснет от нагревания кистевыми электрическими разрядами, которые образуются верхней части трубки вблизи сферы с разреженным газом. Эта опасность особенно велика, если в трубке создается сильный вакуум. Поэтому разность потенциалов, необходимая для обеспечения работы лампы, очень высока.

На Рис. 22 представлено похожее расположение частей, где большая трубка T, вдается внутрь лампы, содержащей тугоплавкий электрод т.В данном случае провод, идущий извне внутрь лампы, отсутствует, а необходимая энергия подается через покрытия конденсатора С С,В этой конструкции изолирующая прокладка Рдолжна плотно прилегать к стеклу и быть достаточно широкой, иначе разряд может не пойти через провод W, соединяющий внутреннее покрытие конденсатора с электродом накаливания m.
